Antystatyczne, wielokrotnie używalne taśmy z płytkami wafelkowymi w klasie cleanroom do ochrony półprzewodników IC

Antystatyczne, wielokrotnie używalne taśmy z płytkami wafelkowymi w klasie cleanroom do ochrony półprzewodników IC

Nazwa marki: Hiner-pack
Numer modelu: HN25028
MOQ: 500 SZT
Cena £: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar linii konturu:
50,7 × 50,7 × 6 mm
Rozmiar jamy:
8,95 x 4,41 x 1,7 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Wypaczenie:
Wypaczenie MAKS. 0,24 mm
Pojemność:
4X8=32 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Podkreślić:

Pozostałe

,

z wyłączeniem:

,

Tacy z układem zabezpieczającym ESD

Opis produktu

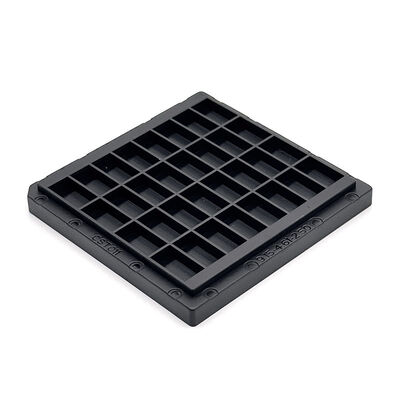

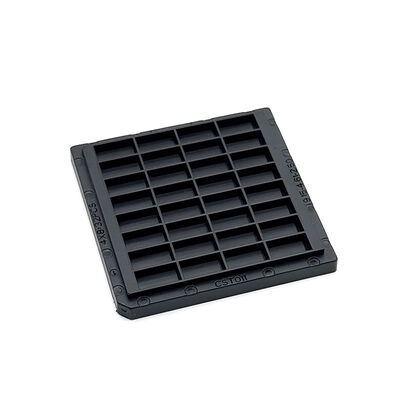

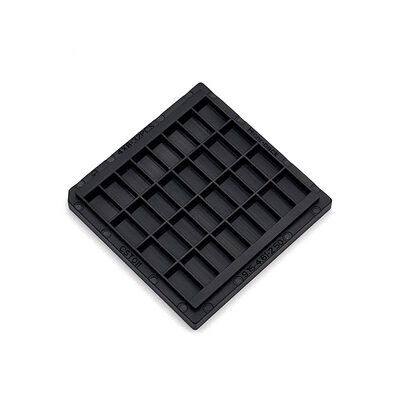

Antystatyczne tacki na chipy typu Waffle Pack chroniące przed uszkodzeniami ESD i zanieczyszczeniem

Bezpieczne pojedyncze chipy w oddzielnych kwadratowych zagłębieniach. Utrzymuj chipy oddzielnie, aby wyeliminować uszkodzenia spowodowane zarysowaniem podczas układania lub przesuwania. Zachowaj sztywny kształt strukturalny podczas wielokrotnego użytkowania.


Zapewniają stabilne mocowanie podczas sortowania, inspekcji i zarządzania zapasami w warsztacie. Zapobiegają wysuwaniu się chipów podczas przenoszenia między stanowiskami pracy. Pasują do ciągłych, codziennych procesów produkcji półprzewodników.


Umożliwiają stabilne wielowarstwowe układanie w celu oszczędności cennego miejsca w warsztacie. Utrzymują każdy komponent na miejscu w odpowiednich zagłębieniach. Spełniają rygorystyczne wymagania dotyczące mocowania delikatnych części półprzewodnikowych IC.

Kluczowe cechy/korzyści
  • Antystatyczna i pyłoszczelna konstrukcja zapewniająca bezpieczne obchodzenie się z chipami
  • Zapewnia stabilną kontrolę zanieczyszczeń klasy cleanroom
  • Dostosowuje się do zadań sortowania, inspekcji i przechowywania
  • Trwałe do wielokrotnego użytku w warsztacie
  • Podzielone kwadratowe zagłębienie izoluje każdy chip
Specyfikacje
Marka Hiner-pack
Model HN25028
Kolor Czarny
Rezystancja 1.0×10⁴ - 1.0×10¹¹ Ω
50.7×50.7×6 mm 50.7×50.7×6  mm
Rozmiar zagłębienia 8.95x4.41x1.7 mm
Ilość w matrycy 4X8=32 SZT.
Odkształcenie MAKS. 0.24mm
Usługi Akceptujemy OEM, ODM
Opcje niestandardowych kieszeni Dostępne
Zastosowania

Przechowywanie jednostek półprzewodnikowych IC podczas wewnętrznego sortowania i inspekcji wizualnej w warsztacie. Bezpieczne przechowywanie delikatnych chipów podczas przenoszenia między różnymi stacjami produkcyjnymi. Redukcja wadliwych elementów spowodowanych tarciem i przesuwaniem pozycji.


Nadaje się do linii produkcyjnych elektroniki i obszarów magazynowych komponentów. Służy jako praktyczne rozwiązanie do przechowywania podczas codziennego przetwarzania półprzewodników w dużych partiach.

Pakowanie i wysyłka/Usługi
Towary pakowane w worki odporne na wilgoć, a następnie umieszczane w wzmocnionych kartonach eksportowych. Dodawanie materiałów amortyzujących przed uderzeniami w transporcie. Kompletna kontrola wizualna przed pakowaniem.
Organizowanie wysyłki zgodnie z uzgodnionymi warunkami handlowymi. Dostarczenie pełnego zestawu dokumentów wysyłkowych po wyjściu towaru i informowanie o statusie przesyłki.
O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo high-tech integrujące projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także proces produkcji płytek półprzewodnikowych w zakresie automatycznego przenoszenia, transportu i przewozu, aby zapewnić klientom kompleksowe usługi.

Dlaczego warto nas wybrać:

  • Bogate doświadczenie w tackach JEDEC / IC / Waffle Pack
  • Możliwość projektowania form we własnym zakresie
  • Szybki rozwój prototypów
  • Ścisły proces kontroli jakości
  • Stabilne dostawy dla globalnych klientów z branży półprzewodnikowej
