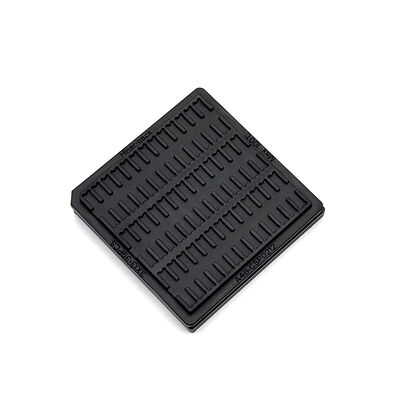

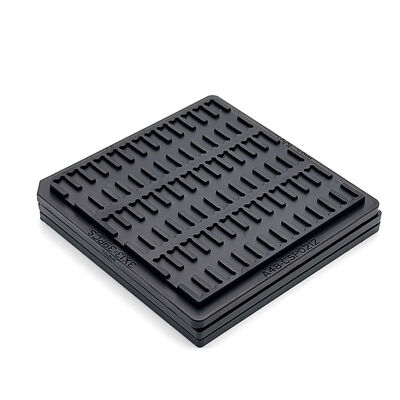

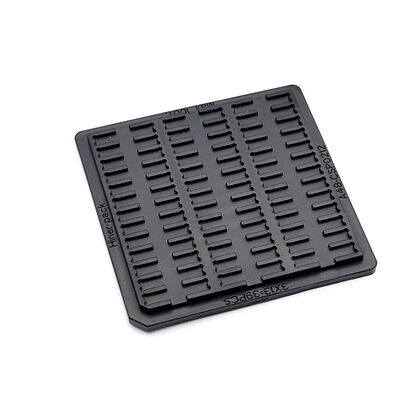

Wielokrotnego użytku bezpieczne dla ESD tacki na wafle z możliwością dostosowania rozmiaru komory do ochrony półprzewodnikowych układów scalonych

Nazwa marki:	Hiner-pack
Numer modelu:	HN25026
MOQ:	500 SZT
Cena £:	$1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities）
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	2000 sztuk/dzień

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ROHS, ISO

Waga tacy:

Różnie, zazwyczaj do 500 gramów na wnękę

Kolor:

Czarny

Zapewnienie jakości:

Gwarancja dostawy, niezawodna jakość

Rozmiar linii konturu:

50,8 x 50,8 x 3,94 mm

Rozmiar jamy:

12,12 x 2,04 x 0,86 mm

Formuły handlowe:

Exw, FOB, CIF, DDU, DDP

Typ pleśni:

Zastrzyk

Wielokrotnego użytku:

Tak

Kształt tacy:

Prostokątny

Czysta klasa:

Czyszczenie ogólne i ultradźwiękowe

Typ Ic:

BGA, QFP, QFN, LGA, PGA

Poziom pakowania:

Pakiet Transportowy

Wypaczenie:

Wypaczenie MAKS. 0,22 mm

Pojemność:

3X13=39 szt

Szczegóły pakowania:

karton, paleta

Możliwość Supply:

2000 sztuk/dzień

Podkreślić:

Tacki na wafle do testowania półprzewodnikowych układów scalonych

Tacki na wafle do ochrony podczas przechowywania

Tacki na wafle do obsługi półprzewodnikowych układów scalonych

Opis produktu

Tacki waflowe do obsługi i ochrony podczas przechowywania układów scalonych w testach półprzewodnikowych

Oddzielne pojedyncze układy scalone w specjalnych strukturach gniazd. Zapobiegają wzajemnemu tarciu i kolizjom podczas częstych ruchów operacyjnych. Utrzymują stabilną wydajność podczas długoterminowego cyklicznego użytkowania w liniach produkcyjnych półprzewodników.

Izolują układy scalone od kontaktu zewnętrznego, aby zmniejszyć ryzyko uszkodzenia powierzchni. Dopasowują się do ciągłych przepływów testowych bez dodatkowych prac dostosowawczych. Utrzymują komponenty stabilnie podczas cykli testowania, sortowania i przechowywania w magazynie.

Umożliwiają schludne układanie w stosy, aby w pełni wykorzystać dostępną przestrzeń fabryczną. Utrzymują oryginalny kształt gniazda pod regularnym naciskiem stosowania. Spełniają wysokie standardy przechowywania i obsługi precyzyjnych komponentów półprzewodnikowych.

Kluczowe cechy/korzyści

Stabilna przewodność ESD
Chroni układy scalone przed uszkodzeniem powierzchni
Dostosowanie do testowania i długoterminowego przechowywania
Obsługa niestandardowych specyfikacji
Fabryka posiada certyfikat ISO, a produkty są zgodne z normą RoHS.

Specyfikacje

Marka		Hiner-pack
Model		HN25026
Kolor		Czarny
Rezystancja		1.0×10⁴ - 1.0×10¹¹ Ω
Rozmiar zewnętrzny		50.8x50.8x3.94 mm
Rozmiar komory		12.12X2.04X0.86 mm
Ilość w matrycy		3X13=39 szt.
Odkształcenie		MAX 0.22 mm
Usługi		Akceptujemy OEM, ODM
Opcje niestandardowych kieszeni		Dostępne

Zastosowania

Obsługa testów układów scalonych półprzewodników, sortowania komponentów i krótkoterminowego przechowywania. Izolacja precyzyjnych układów scalonych podczas inspekcji i obiegu w zakładzie. Zmniejszenie wskaźnika złomu spowodowanego tarciem i uderzeniami między układami scalonymi.

Praca w warsztatach testowych półprzewodników i obszarach magazynowania komponentów. Oferowanie niezawodnego rozwiązania do przechowywania różnorodnych części IC w cyklach masowej produkcji.

Usługi niestandardowe

Dostosowanie wymiarów gniazd, układów komór i zewnętrznych rozmiarów całkowitych do różnych obrysów układów scalonych. Modyfikacja twardości materiału i wydajności antystatycznej w celu zaspokojenia unikalnych warunków produkcji. Dostarczanie próbek przedprodukcyjnych do weryfikacji wydajności. Akceptacja niestandardowych zamówień hurtowych w celu zaspokojenia zdywersyfikowanych wymagań dotyczących przechowywania i obsługi komponentów półprzewodnikowych.

O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo high-tech integrujące projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także procesy produkcji płytek półprzewodnikowych w zakresie automatycznej obsługi, przenoszenia i transportu, aby zapewnić klientom kompleksowe usługi.

Dlaczego my:

Bogate doświadczenie w Tacki JEDEC / IC / Waffle
Własna zdolność projektowania form
Szybki rozwój prototypów
Ścisły proces kontroli jakości
Stabilne dostawy dla globalnych klientów półprzewodników
