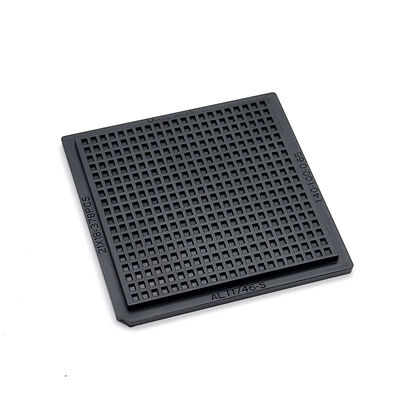

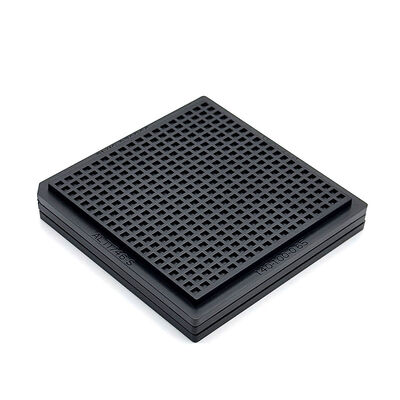

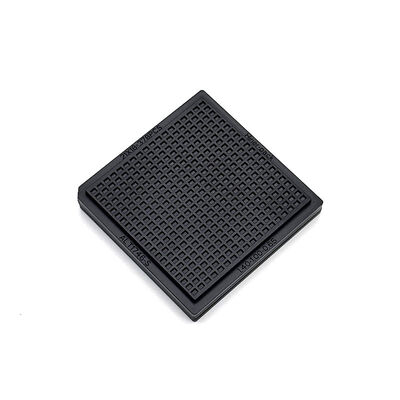

Wielokrotnego użytku tacki waflowe z jednolitą siatką do ochrony i transportu układów scalonych o małym rastrze

Nazwa marki:	Hiner-pack
Numer modelu:	HN25021
MOQ:	500 SZT
Cena £:	$1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities）
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	2000 sztuk/dzień

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ROHS, ISO

Waga tacy:

Różnie, zazwyczaj do 500 gramów na wnękę

Kolor:

Czarny

Zapewnienie jakości:

Gwarancja dostawy, niezawodna jakość

Rozmiar linii konturu:

50,7 × 50,7 × 4 mm

Rozmiar jamy:

1,4 x 1,0 x 0,65 mm

Formuły handlowe:

Exw, FOB, CIF, DDU, DDP

Typ pleśni:

Zastrzyk

Wielokrotnego użytku:

Tak

Kształt tacy:

Prostokątny

Czysta klasa:

Czyszczenie ogólne i ultradźwiękowe

Typ Ic:

BGA, QFP, QFN, LGA, PGA

Poziom pakowania:

Pakiet Transportowy

Wypaczenie:

Wypaczenie MAKS. 0,25 mm

Pojemność:

21X18=378 SZT

Szczegóły pakowania:

karton, paleta

Możliwość Supply:

2000 sztuk/dzień

Podkreślić:

Tacki waflowe z jednolitą siatką do obracania układów scalonych

Wytrzymałe tacki waflowe do układów scalonych o małym rastrze

Tacki waflowe typu "waffle pack" z ochroną transportową

Opis produktu

Wytrzymałe tacki waflowe o równomiernym układzie do precyzyjnych układów scalonych o małym rastrze, zapewniające ochronę podczas obrotu i transportu

Przechowuj delikatne układy scalone o małym rastrze w schludnych komorach siatki. Zapobiegaj przesuwaniu się maleńkich chipów półprzewodnikowych podczas częstego przenoszenia. Zapewnij stabilną wydajność podczas powtarzających się cykli obrotu, aby dopasować się do rytmu ciągłej produkcji.

Absorbuj drobne uderzenia i zmniejsz ryzyko zarysowań i kolizji. Zmniejsz liczbę odrzuconych komponentów spowodowanych niestabilnym umieszczeniem chipów. Dobrze adaptuj się do szybkich przepływów produkcyjnych bez skomplikowanych regulacji. Utrzymuj bezpieczne pozycje chipów podczas testowania, sprawdzania i transferu między warsztatami.

Umożliwiają bezpieczne układanie w stosy, oszczędzając cenne miejsce produkcyjne. Utrzymuj sztywną strukturę w warunkach ciągłego transportu i obrotu. Spełnij rygorystyczne wymagania ochrony dla zaawansowanych procesów produkcji półprzewodników.

Kluczowe cechy/korzyści

Stabilizuj układy scalone o małym rastrze podczas przenoszenia
Odporność na zarysowania i uderzenia fizyczne
Obsługa bezpiecznego wielowarstwowego układania w stosy
Skutecznie chroni delikatne komponenty układów scalonych o małym rastrze
Obsługa w pełni niestandardowych rozmiarów komór i układów

Specyfikacje

Marka		Hiner-pack
Model		HN25021
Kolor		Czarny
Rezystancja		1.0×10⁴ - 1.0×10¹¹ Ω
Rozmiar obrysu		50.7×50.7×4 mm
Rozmiar komory		1.4X1.0X0.65mm
Ilość w matrycy		21X18=378 szt.
Odkształcenie		MAKS. 0.25mm
Usługa		Akceptujemy OEM, ODM
Opcje niestandardowych kieszeni		Dostępne

Zastosowania

Obsługuje sortowanie układów scalonych o małym rastrze, testowanie wydajności i zadania obrotu wewnątrz fabryki. Chroni miniaturowe chipy półprzewodnikowe podczas inspekcji i transferu między stacjami. Zmniejsza straty wynikające z przemieszczenia komponentów i ścierania powierzchni.

Pasuje do zakładów produkcji półprzewodników i procesów transportu komponentów. Zapewnia niezawodne rozwiązania do przechowywania różnych precyzyjnych chipów podczas operacji obrotu w dużych partiach.

Pakowanie i wysyłka/Usługi

Każdą partię uszczelnij workami antystatycznymi przed załadunkiem do wzmocnionych kartonów eksportowych. Dodaj wypełniacze odporne na wstrząsy, aby zbuforować wibracje i uszkodzenia spowodowane kompresją. Przeprowadź pełną kontrolę wyglądu przed wysyłką towarów klasy półprzewodnikowej.

Ustal tryby wysyłki ściśle zgodnie z potwierdzonymi wymaganiami klienta. Wygeneruj komplet dokumentacji wysyłkowej po opuszczeniu magazynu przez towary. Informuj zagranicznych nabywców o najnowszych postępach w dostawie ładunku.

O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo high-tech integrujące projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także proces produkcji płytek półprzewodnikowych w zakresie automatycznego przenoszenia, transportu i przewozu, aby zapewnić klientom kompleksowe usługi.

Dlaczego warto nas wybrać:

Bogate doświadczenie w tackach JEDEC / IC / Waffle Pack
Własna zdolność projektowania form
Szybki rozwój prototypów
Ścisły proces kontroli jakości
Stabilne dostawy dla globalnych klientów z branży półprzewodnikowej
