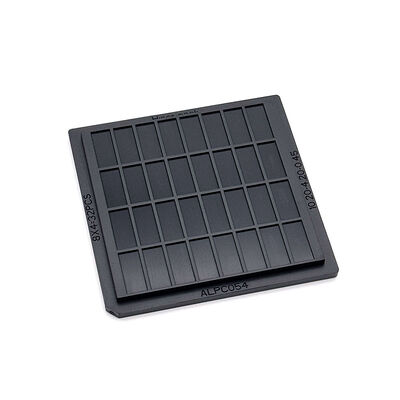

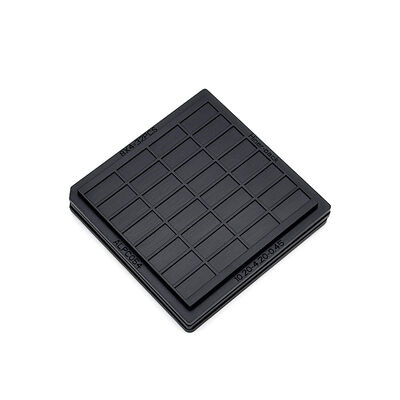

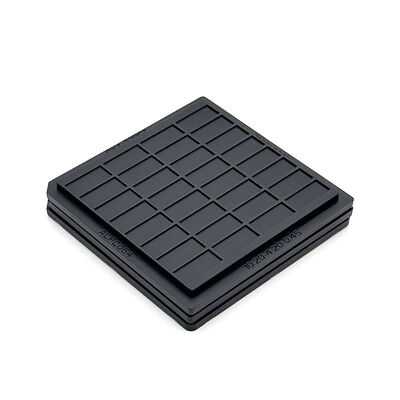

Odporne na ciepło, antystatyczne taśmy z wafelkami z dostosowywalnymi rozmiarami otworów do półprzewodnikowych chipów IC

Nazwa marki:	Hiner-pack
Numer modelu:	HN25013
MOQ:	500 SZT
Cena £:	$1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities）
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	2000 sztuk/dzień

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ROHS, ISO

Waga tacy:

Różnie, zazwyczaj do 500 gramów na wnękę

Kolor:

Czarny

Zapewnienie jakości:

Gwarancja dostawy, niezawodna jakość

Rozmiar linii konturu:

50,7 × 50,7 × 4 mm

Rozmiar jamy:

10,2 x 4,2 x 0,45 mm

Formuły handlowe:

Exw, FOB, CIF, DDU, DDP

Typ pleśni:

Zastrzyk

Wielokrotnego użytku:

Tak

Kształt tacy:

Prostokątny

Czysta klasa:

Czyszczenie ogólne i ultradźwiękowe

Typ Ic:

BGA, QFP, QFN, LGA, PGA

Poziom pakowania:

Pakiet Transportowy

Wypaczenie:

Wypaczenie MAKS. 0,21 mm

Pojemność:

50,7 × 50,7 × 4 mm

Szczegóły pakowania:

karton, paleta

Możliwość Supply:

2000 sztuk/dzień

Podkreślić:

Płytki do opakowań gofletowych odporne na ciepło

Pozostałe urządzenia

z wyłączeniem urządzeń objętych pozycją 8528

Opis produktu

Żaroodporne antystatyczne tacki typu Waffle Pack do chipów scalonych półprzewodników

Blokuje wyładowania elektrostatyczne uszkadzające delikatne komponenty półprzewodnikowe. Utrzymuje stabilny kształt podczas powtarzających się cykli procesów wysokotemperaturowych. Szukasz niezawodnych nośników dla precyzyjnych jednostek scalonych? Wytrzymaj rygorystyczne warunki w warsztatach produkcyjnych o wysokiej wydajności.

Przechowuje precyzyjne chipy w wygrawerowanych komorach siatki. Zapobiega przesunięciom i zarysowaniom powierzchni podczas operacji obsługi. Zmniejsza ryzyko odrzucenia komponentów spowodowane wyładowaniami elektrostatycznymi i uderzeniami fizycznymi. Zapewnia stabilną wydajność ochronną przez całe sekwencje produkcyjne.

Wytrzymuje powtarzające się układanie i częste cykle ładowania i rozładowywania. Utrzymuje stałą wydajność wymiarową podczas ciągłego użytkowania w dużych ilościach. Spełnia ścisłe wymagania ochrony dla przepływów pracy montażu i testowania półprzewodników.

Kluczowe cechy/korzyści

Ochrona ESD
Odporność na wysokie temperatury
Nadaje się do delikatnych układów scalonych o drobnych rozstawach
Skutecznie chroni delikatne komponenty układów scalonych o drobnych rozstawach
Obsługa w pełni niestandardowych rozmiarów komór i układów projektowych
Fabryka posiada certyfikat ISO, a produkty są zgodne ze standardem RoHS.

Specyfikacje

Marka		Hiner-pack
Model		HN25013
Kolor		Czarny
Rezystancja		1.0×10⁴ - 1.0×10¹¹ Ω
Rozmiar zarysu		50.7×50.7×4 mm
Rozmiar komory		10.2x4.2x0.45 mm
Ilość w matrycy		50.7×50.7×4 mm
Odkształcenie		MAX 0.21mm
Usługa		Akceptujemy OEM, ODM
Opcje niestandardowych kieszeni		Dostępne

Zastosowania

Obsługuje montaż półprzewodników, sortowanie chipów i testowanie wydajności. Chroni precyzyjne części układów scalonych podczas obróbki termicznej, inspekcji i faz transportu. Zmniejsza straty spowodowane elektrycznością statyczną i ścieraniem mechanicznym.

Pasuje do magazynów komponentów i zakładów produkcyjnych OEM elektroniki. Zapewnia bezpieczne przechowywanie różnorodnych precyzyjnych części półprzewodnikowych podczas zadań obsługi dużych partii.

Pakowanie i wysyłka/Usługi

Używamy wytrzymałych kartonów falistych w połączeniu z amortyzującymi wypełniaczami wewnętrznymi dla gotowych produktów. Stosujemy mocne pasy, aby uniknąć ściskania lub przesuwania się w opakowaniach. Zwracamy szczególną uwagę na towary klasy półprzewodnikowej, aby wyeliminować ryzyko deformacji lub zarysowania powierzchni przed wysyłką.

Organizujemy dostawę drogą lotniczą, morską lub ekspresową ściśle według instrukcji wysyłkowych kupujących. Generujemy kompletny zestaw dokumentów wysyłkowych po opuszczeniu magazynu przez towar. Aktywnie śledzimy ruch ładunku i przekazujemy najnowszy status logistyczny zagranicznym klientom przez cały cykl dostawy.

O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo high-tech integrujące projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także proces produkcji płytek półprzewodnikowych w zakresie automatycznej obsługi, przenoszenia i transportu, aby zapewnić klientom kompleksowe usługi.

Dlaczego warto nas wybrać:

Bogate doświadczenie w tackach JEDEC / IC / Waffle Pack
Własna zdolność projektowania form
Szybki rozwój prototypów
Ścisły proces kontroli jakości
Stabilne dostawy dla globalnych klientów półprzewodników
