Wytrzymałe, odporne na wysokie temperatury, wielokrotnego użytku tacki na wafle do ochrony układów scalonych o małym rastrze

Wytrzymałe, odporne na wysokie temperatury, wielokrotnego użytku tacki na wafle do ochrony układów scalonych o małym rastrze

Nazwa marki: Hiner-pack
Numer modelu: HN25010
MOQ: 500 SZT
Cena £: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar linii konturu:
50,8 × 50,8 × 3,94 mm
Rozmiar jamy:
6,04 x 3,63 x 0,67 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Wypaczenie:
Wypaczenie MAKS. 0,2 mm
Pojemność:
5x7=35 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Podkreślić:

tacki na wafle odporne na wysokie temperatury

,

Płyty do chipów IC półprzewodnikowych

,

wytrzymałe tacki na wafle

Opis produktu

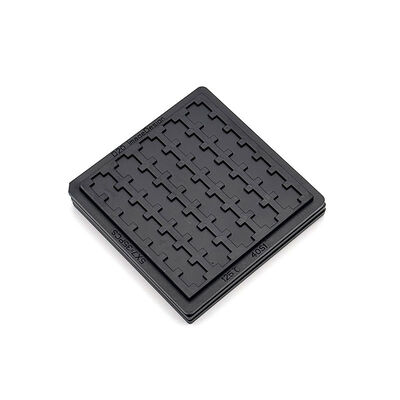

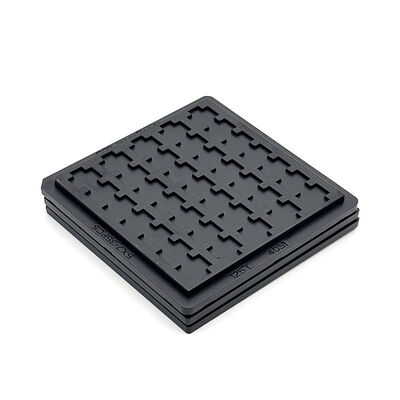

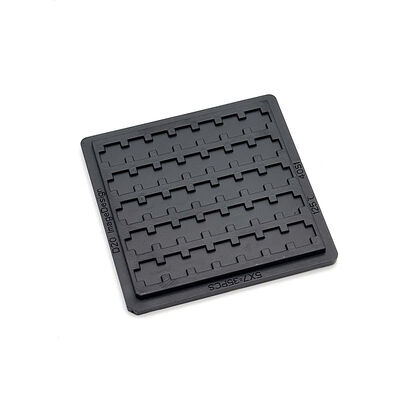

Wytrzymałe wysokotrwałe taśmy z płytkami wafelkowymi do półprzewodnikowych chipów IC

Blokada ładunków statycznych, które niszczą czułe półprzewodniki, tolerowanie wielokrotnej ekspozycji na wysokie temperatury bez deformacji, poszukiwanie solidnych nośników do precyzyjnych części chipów.Trwałość w trudnych warunkach w ruchliwych liniach produkcyjnych.


Zamykać układy IC o cienkiej rozdzielczości w czystej dziurze sieci, powstrzymać niepożądane przesunięcia podczas testowania i sortowania układów, wyeliminować zadrapania i ryzyko uderzenia na kosztowne komponenty półprzewodników.Zapewnienie niezawodnej ochrony w całym cyklu przetwarzania.


Przetrwanie niezliczonych cykli załadunku i rozładunku, utrzymanie solidnych parametrów w warunkach ciągłej produkcji seryjnej.Spełnienie rygorystycznych wymogów ochrony przed operacjami montażu półprzewodników.

Kluczowe cechy/korzyści
  • Wytrzymać wysokie temperatury
  • Unikaj przesunięcia i zderzenia chipów
  • Odpowiednie dla delikatnych IC o cienkiej pasmowości
  • Skutecznie chroni delikatne składniki IC
  • Wspieranie w pełni dostosowanych rozmiarów jam i układów
  • Fabryka posiada certyfikat ISO, a produkty spełniają standard RoHS.
Specyfikacje
Marka Zestaw z wątrobą
Model HN25010
Kolor Czarne
Odporność 1.0×104 - 1,0×1011 Ω
Wielkość linii zarysu 500,8 × 50,8 × 3,94 mm
Rozmiar otworu 60,04x3,63x0,67 mm
Macierza QTY 5x7=35 PCS
Strona warpage Maksymalnie 0,2 mm
Usługa Akceptuj OEM, ODM
Niestandardowe opcje kieszeni Dostępne
Wnioski

Wspieranie montażu półprzewodników, testowania chipów i tranzytu komponentów.Zmniejszenie strat złomu spowodowanych prądem statycznym i uderzeniami mechanicznymi.


Zapewniają bezpieczne zamknięcie różnych układów układu scalnego podczas regularnych zadań związanych z obsługą dużych partii.

Opakowanie i wysyłka/ Usługi
Zapewnij, że towary są zapakowane w trwałe kartony i wewnętrzne materiały amortyzujące, aby uniknąć deformacji tranzytowej.Śledzenie stanu ładunku i aktualizacja odpowiednich informacji w odpowiednim czasie dla klientów zagranicznych.
