Tacki do wafli o dużej wytrzymałości z jednolitą siatką do ochrony układów scalonych o drobnych rastrach

Tacki do wafli o dużej wytrzymałości z jednolitą siatką do ochrony układów scalonych o drobnych rastrach

Nazwa marki: Hiner-pack
Numer modelu: HN25003
MOQ: 1000
Cena: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar linii konturu:
50,7 × 50,7 × 7,4 mm
Rozmiar jamy:
1,08 x 0,75 x 0,25 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Wypaczenie:
Wypaczenie MAKS. 0,26 mm
Pojemność:
22x19=418 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Podkreślić:

Tacki do wafli o dużej wytrzymałości

,

Tacki do wafli z jednolitą siatką

,

Tace zabezpieczające układy scalone o drobnej podziałce

Opis produktu

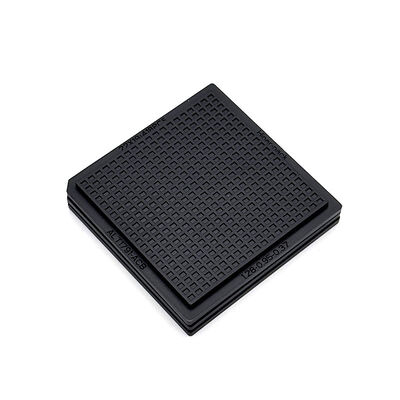

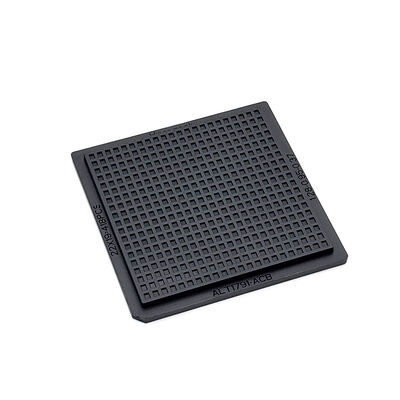

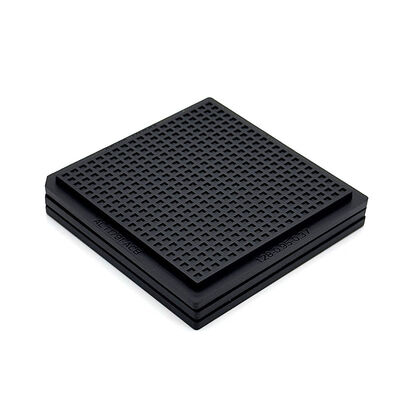

Wytrzymałe tacki na wafle z jednolitą siatką do ochrony układów scalonych o małym rastrze
Szukasz niezawodnych nośników do ochrony miniaturowych komponentów półprzewodnikowych?

Posiadają liczne niezależne precyzyjne komory do oddzielenia każdego chipa. Zapobiegają wzajemnym kolizjom i ścieraniu powierzchni podczas testowania, transportu i porządkowania zapasów.

Posiadają trwałe właściwości przewodzące, aby przeciwdziałać zagrożeniom elektrostatycznym. W pełni adaptują się do długoterminowej, powtarzalnej pracy w warsztatach produkcji elektronicznej.

Elastycznie dostosowują układ komór i ogólne wymiary. Zapewniają spersonalizowane rozwiązania do przechowywania, aby zaspokoić różnorodne wymagania produkcyjne na całym świecie.
Kluczowe cechy/korzyści
  • Stabilna zdolność przewodząca i antystatyczna
  • Wytrzymały przemysłowy korpus z tworzywa przewodzącego
  • Stabilne mocowanie komponentów
  • Wiele niezależnych precyzyjnych komór
  • Precyzyjna struktura waflowa.
Specyfikacje
Marka Hiner-pack
Model HN25003
Kolor Czarny
Rezystancja 1.0×10⁴ - 1.0×10¹¹ Ω
Rozmiar zewnętrzny 50.7×50.7×7.4 mm
Rozmiar komory 1.08X0.75X0.25 mm
Ilość w matrycy 22x19=418 szt.
Odkształcenie MAKS. 0.26mm
Usługi Akceptujemy OEM, ODM
Opcje niestandardowych kieszeni Dostępne
Zastosowania
Nadaje się do przechowywania i cyrkulacji układów scalonych o małym rastrze, mikro półprzewodników i małych części elektronicznych. Izoluje komponenty, aby zmniejszyć uszkodzenia mechaniczne i ryzyko elektrostatyczne.

Idealne dla fabryk półprzewodników, dostawców komponentów i warsztatów SMT do przeprowadzania testów chipów, transferu produkcji i zarządzania zapasami.
Pakowanie i wysyłka/usługi
Wszystkie towary są pakowane w wzmocnione kartony eksportowe z wypełniaczami amortyzującymi wstrząsy. Wewnętrzne mocowanie zapobiega przesuwaniu się i ściskaniu. Stosowane są jednolite standardy pakowania. Kompleksowa kontrola przed wysyłką zapewnia bezpieczną dostawę drogą morską lub lotniczą.
