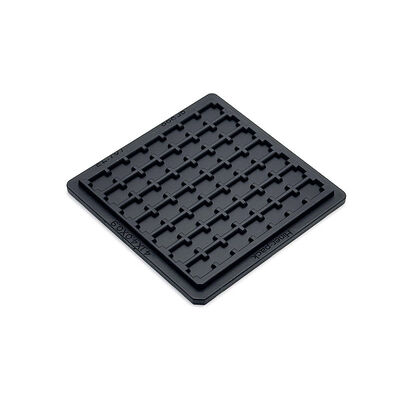

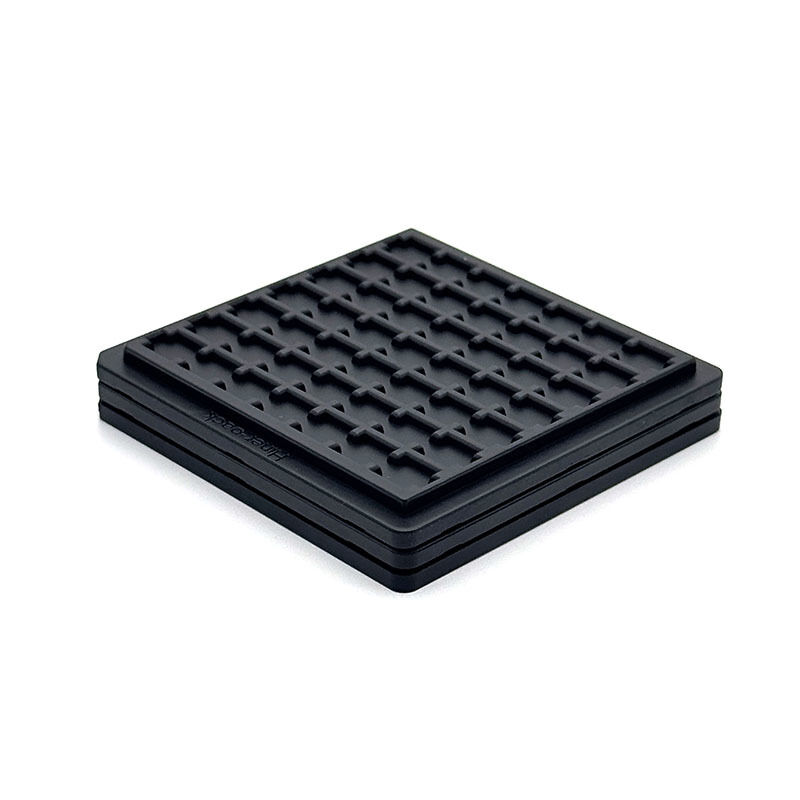

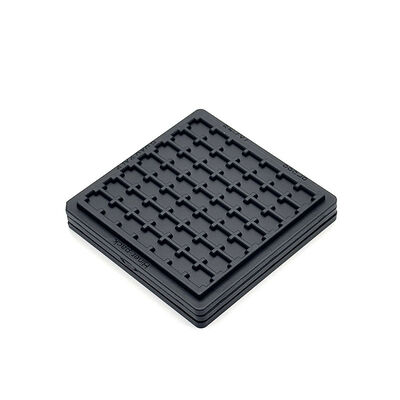

Wysokotemperaturowe tacy wafelkowe ESD do IC półprzewodnikowych

Nazwa marki:	Hiner-pack
Numer modelu:	HN24199
MOQ:	500 SZT
Cena £:	$1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities）
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	2000 sztuk/dzień

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ROHS, ISO

Waga tacy:

Różnie, zazwyczaj do 500 gramów na wnękę

Kolor:

Czarny

Zapewnienie jakości:

Gwarancja dostawy, niezawodna jakość

Rozmiar linii konturu:

50,8 × 50,8 × 3,94 mm

Rozmiar jamy:

4,1 x 4 x 0,9 mm

Formuły handlowe:

Exw, FOB, CIF, DDU, DDP

Typ pleśni:

Zastrzyk

Wielokrotnego użytku:

Tak

Kształt tacy:

Prostokątny

Czysta klasa:

Czyszczenie ogólne i ultradźwiękowe

Typ Ic:

BGA, QFP, QFN, LGA, PGA

Poziom pakowania:

Pakiet Transportowy

Wypaczenie:

Wypaczenie MAKS. 0,2 mm

Pojemność:

7x7=49 SZT

Szczegóły pakowania:

karton, paleta

Możliwość Supply:

2000 sztuk/dzień

Podkreślić:

Tacy do gofrów ESD o wysokiej temperaturze

Płyty do gofrów z IC półprzewodnikowych

Tacy z płytkami wafelkowymi z ESD

Opis produktu

Wysokotemperaturowe tace waflowe ESD do układów półprzewodnikowych

Przyjmuje materiał odporny na wysokie temperatury i strukturę antystatyczną, aby zapewnić stabilną pracę w trudnych warunkach produkcyjnych. Skutecznie naprawia półprzewodnikowe układy scalone i zapobiega przemieszczeniu lub uszkodzeniom podczas przetwarzania w wysokiej temperaturze.

Dobrze sprawdza się w procesach przetwarzania w wysokiej temperaturze i automatycznych liniach produkcyjnych. Zapewnia stabilne rozmieszczenie wiórów i utrzymuje integralność komponentów w ciągłej pracy.

Obsługuje dostosowywanie rozmiaru i układu wnęki w celu dopasowania do różnych specyfikacji układów scalonych. Koncentruje się na bezpiecznym mocowaniu i niezawodnej ochronie, aby spełnić różne wymagania dotyczące produkcji półprzewodników.

Kluczowe cechy/korzyści

Ochrona ESD
Odporność na wysoką temperaturę
Nadaje się do delikatnych układów scalonych o drobnej podziałce
Skutecznie chroni delikatne elementy układu scalonego o drobnym skoku
Obsługa w pełni dostosowanych rozmiarów wgłębień i projektów układów
Fabryka posiada certyfikat ISO, a produkty są zgodne z normą RoHS.

Dane techniczne

Marka		Pakiet Hiner
Model		HN24199
Kolor		Czarny
Opór		1,0×10⁴ - 1,0×10¹¹ Ω
Rozmiar linii konturu		50,8 × 50,8 × 3,94 mm
Rozmiar wnęki		4,1 x 4 x 0,9 mm
ILOŚĆ matrycy		7x7=49 SZT
Wypaczenie		MAKS. 0,2 mm
Praca		Zaakceptuj OEM, ODM
Niestandardowe opcje kieszeni		Dostępny

Aplikacje

Nadaje się do obróbki półprzewodników w wysokiej temperaturze, wypiekania chipów, testowania komponentów i procedur pakowania. Dobrze pasuje do automatycznych linii produkcyjnych i środowisk pracy o wysokiej temperaturze.

Stosowane w produkcji chipów, pakowaniu półprzewodników, przetwarzaniu komponentów elektronicznych i transporcie wewnętrznym w fabryce. Szeroko stosowany w fabrykach półprzewodników i zakładach produkujących elektronikę.

Pakowanie i wysyłka/usługi

Pakowane w standardowe kartony z wewnętrznymi warstwami ochronnymi, aby uniknąć zarysowań i deformacji. Bezpiecznie ułożone w stosy do transportu luzem.

Obsługuje morską, lotniczą i międzynarodową wysyłkę ekspresową. Zapewnia, że produkty dotrą w dobrym stanie i będą gotowe do bezpośredniego użycia w produkcji.

O nas:
Hiner-pack® została założona w 2013 roku. Jest to zaawansowane technologicznie przedsiębiorstwo, które integruje projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także proces produkcji płytek półprzewodnikowych w zakresie zautomatyzowanej obsługi, przenoszenia i transportu, aby zapewnić klientom usługi „pod klucz”.

Dlaczego warto wybrać nas:

Bogate doświadczenie w tacach JEDEC / IC / waflach
Możliwość projektowania form we własnym zakresie
Szybkie opracowanie prototypu
Ścisły proces kontroli jakości
Stabilne dostawy dla globalnych klientów półprzewodników
