Wytrzymałe antystatyczne tacki do opakowań wafelkowych do układów stacjonarnych o cienkiej głośności

Wytrzymałe antystatyczne tacki do opakowań wafelkowych do układów stacjonarnych o cienkiej głośności

Nazwa marki: Hiner-pack
Numer modelu: HN24198
MOQ: 500 SZT
Cena £: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar linii konturu:
50,7 × 50,7 × 4 mm
Rozmiar jamy:
1,8 x 1,8 x 1,27 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Wypaczenie:
Wypaczenie MAKS. 0,26 mm
Pojemność:
16x16=256 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Podkreślić:

wytrzymałe antystatyczne tacki do pakowania gofrów

,

tacy do pakowania gofrów do IC o cienkiej warstwie

,

podłoża do chipowania antystatycznych dla układów IC

Opis produktu

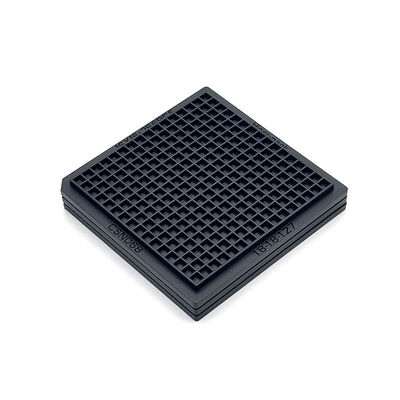

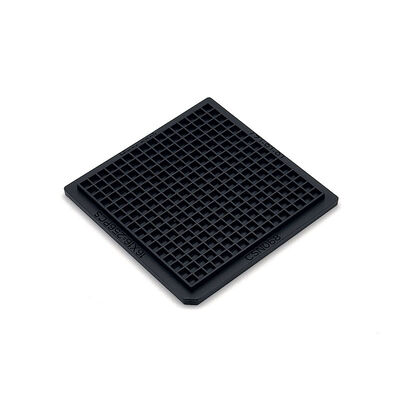

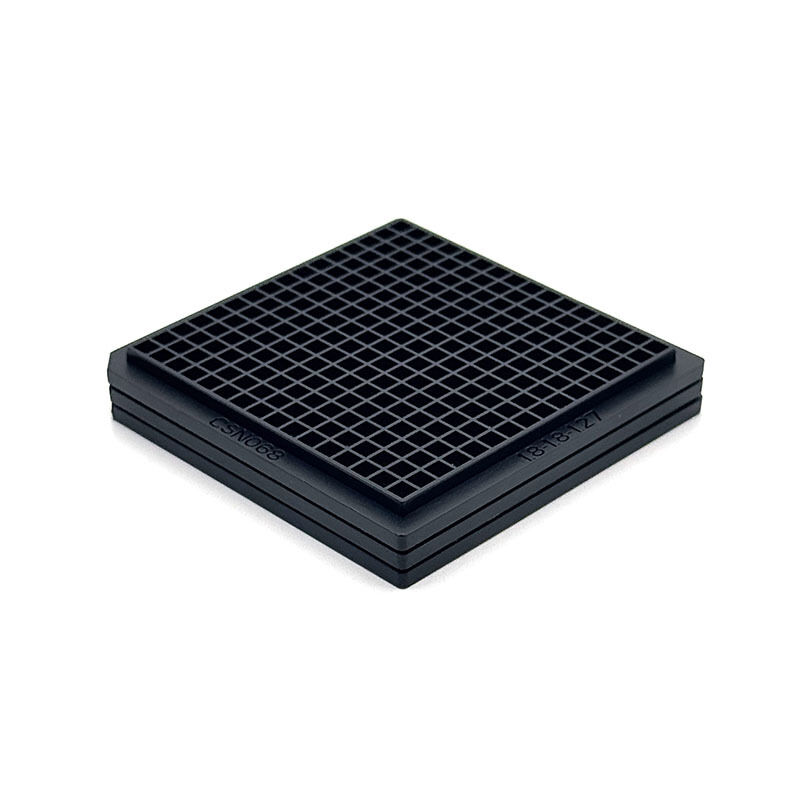

Trwałe, antystatyczne tacki na wafle do układów scalonych o drobnej podziałce
Zapewnia precyzyjną strukturę waflową w kształcie siatki, aby bezpiecznie trzymać układy scalone o drobnym skoku, zapobiegając przesuwaniu się komponentów i uszkodzeniom elektrostatycznym podczas obsługi. Wykonane z trwałego materiału antystatycznego, aby utrzymać stabilną pracę w warunkach przemysłowych, zapewniając niezawodną ochronę wrażliwych urządzeń półprzewodnikowych.

Płynna integracja z automatycznymi systemami pick-and-place i czystymi procesami produkcyjnymi, zapewniająca niezawodne wykonywanie procedur ładowania, przenoszenia i sortowania wiórów. Elastycznie dostosowuj się do scenariuszy produkcji precyzyjnych półprzewodników, zwiększając wydajność operacyjną i integralność komponentów.

Obsługa pełnego dostosowywania rozmiaru, skoku i układu wnęki, aby dopasować ją do unikalnych wymiarów układu scalonego o drobnej podziałce. Dostosuj się do standardów czystej produkcji, dostarczając dostosowane do indywidualnych potrzeb rozwiązania, które optymalizują wydajność pakowania i chronią delikatne komponenty podczas transportu i długoterminowego przechowywania.
Kluczowe cechy/korzyści
  • Trwały materiał antystatyczny
  • Zapewnia stabilną kontrolę zanieczyszczeń na poziomie pomieszczeń czystych
  • Stabilne trzymanie komponentów
  • Skutecznie chroni delikatne elementy układu scalonego o drobnym skoku
  • Obsługa w pełni dostosowanych rozmiarów wgłębień i projektów układów
  • Precyzyjna struktura waflowa.
Dane techniczne
Marka Pakiet Hiner
Model HN24198
Kolor Czarny
Opór 1,0×10⁴ - 1,0×10¹¹ Ω
Rozmiar linii konturu 50,7 × 50,7 × 4 mm
Rozmiar wnęki 1,8 x 1,8 x 1,27 mm
ILOŚĆ matrycy 16x16=256 szt
Wypaczenie MAKS. 0,26 mm
Praca Zaakceptuj OEM, ODM
Niestandardowe opcje kieszeni Dostępny
Aplikacje
Obsługa zaawansowanego pakowania półprzewodników, sortowania matryc o drobnej podziałce, testowania urządzeń i precyzyjnych operacji tworzenia zestawów komponentów. Bezproblemowo łącz się ze zautomatyzowanymi systemami pick-and-place, liniami produkcyjnymi kontrolowanymi przez ESD i czystymi środowiskami produkcyjnymi.

Stosowany również do przenoszenia komponentów między zakładami, międzynarodowej wysyłki wrażliwych urządzeń o drobnej podziałce i długoterminowego przechowywania zapasów. Obsługuj fabryki półprzewodników, zaawansowane zakłady pakujące i dystrybutorów zaawansowanych technologicznie komponentów elektronicznych.
Pakowanie i wysyłka/usługi
Dostarczane w standardowym opakowaniu antystatycznym, aby zapewnić integralność produktu podczas transportu. Każda taca jest owinięta folią ochronną i umieszczona w sztywnych kartonach, co zapobiega odkształceniom i zarysowaniom.

Obsługuj wysyłkę masową drogą morską, lotniczą lub ekspresową, zapewniając bezpieczne układanie w stosy, aby uniknąć uszkodzeń podczas transportu na duże odległości. Upewnij się, że produkty docierają w dobrym stanie do natychmiastowego użycia w produkcji.
O nas:
Hiner-pack® została założona w 2013 roku. Jest to zaawansowane technologicznie przedsiębiorstwo, które integruje projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także proces produkcji płytek półprzewodnikowych w zakresie zautomatyzowanej obsługi, przenoszenia i transportu, aby zapewnić klientom usługi „pod klucz”.

Dlaczego warto wybrać nas:

  • Bogate doświadczenie w tacach JEDEC / IC / waflach
  • Możliwość projektowania form we własnym zakresie
  • Szybkie opracowanie prototypu
  • Ścisły proces kontroli jakości
  • Stabilne dostawy dla globalnych klientów półprzewodników
