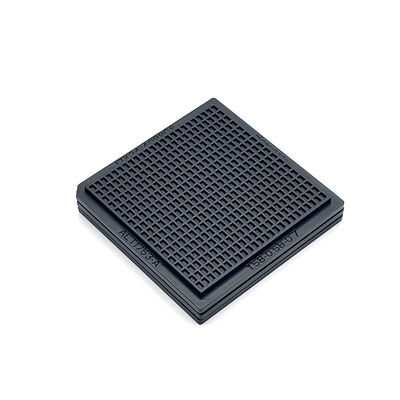

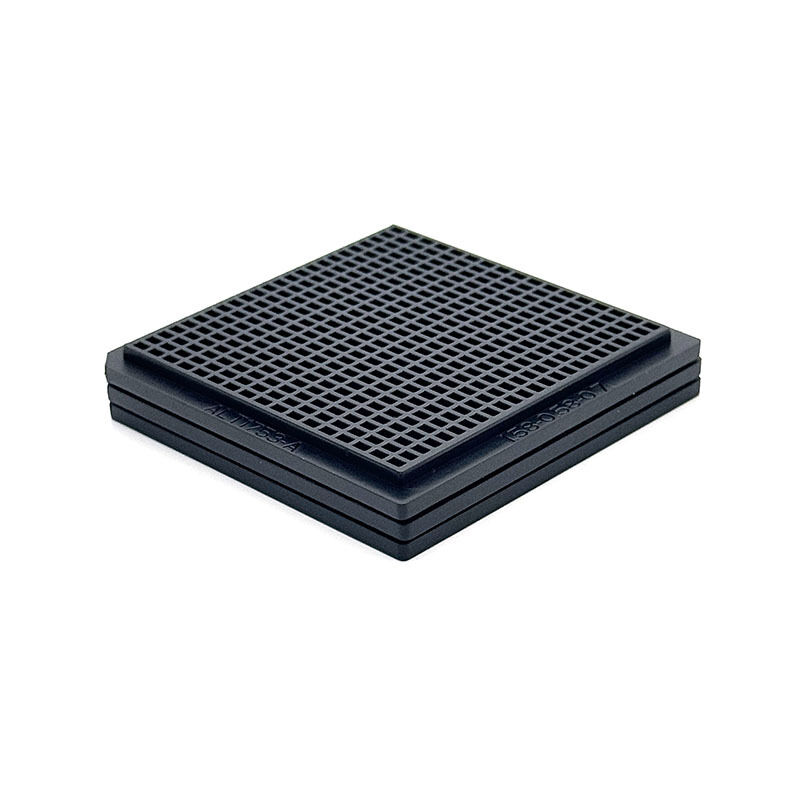

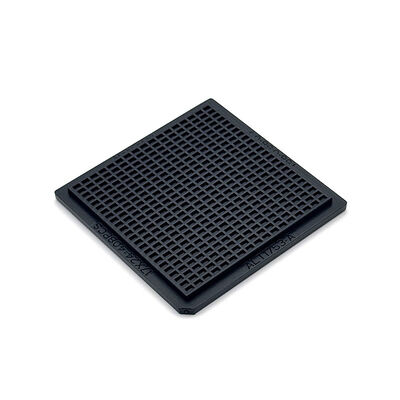

Płytki z chipami do przechowywania półprzewodników z opakowaniem wafelów ESD-Safe

Płytki z chipami do przechowywania półprzewodników z opakowaniem wafelów ESD-Safe

Nazwa marki: Hiner-pack
Numer modelu: HN24194
MOQ: 500 SZT
Cena £: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar linii konturu:
50,7 × 50,7 × 4 mm
Rozmiar jamy:
1,58x0,85x0,7 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Wypaczenie:
Wypaczenie MAKS. 0,22 mm
Pojemność:
17x24=408 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Podkreślić:

ESD-safe tacki na wióry typu waffle

,

tacki do przechowywania półprzewodników typu waffle

,

tacki typu waffle na wióry

Opis produktu
Tace na wióry waflowe odporne na ESD do przechowywania półprzewodników
Zapewnia precyzyjną strukturę waflową, aby mocno ułożyć delikatne układy scalone, zapobiegając ruchom i uszkodzeniom elektrostatycznym podczas obsługi. Wykonane z trwałego materiału antystatycznego, aby utrzymać stałą wydajność w środowiskach przemysłowych, zapewniając niezawodną ochronę wrażliwych elementów półprzewodnikowych.

Bezproblemowo integruj się ze zautomatyzowanymi liniami produkcyjnymi i czystymi przepływami pracy, zapewniając stabilną wydajność w zakresie procedur ładowania, przenoszenia i zarządzania zapasami chipów. Elastycznie dostosowuj się do różnorodnych scenariuszy produkcji półprzewodników, wspierając wydajne operacje produkcyjne i logistyczne.

Obsługa pełnego dostosowania rozmiaru i układu wnęki w celu dopasowania do unikalnych wymiarów chipów. Dostosuj się do standardów czystej produkcji, dostarczając dostosowane do indywidualnych potrzeb rozwiązania, które optymalizują wydajność pakowania i zabezpieczają układy scalone podczas transportu i przechowywania.
Kluczowe cechy/korzyści
  • Trwała konstrukcja
  • Precyzyjny układ wnęki
  • Trwała konstrukcja
  • Bezpieczne trzymanie wiórów
  • Ochrona odporna na ESD
  • Fabryka posiada certyfikat ISO, a produkty są zgodne z normą RoHS.
Dane techniczne
Marka Pakiet Hiner
Model HN24194
Kolor Czarny
Opór 1,0×10⁴ - 1,0×10¹¹ Ω
Rozmiar linii konturu 50,7 × 50,7 × 4 mm
Rozmiar wnęki 1,58x0,85x0,7 mm
ILOŚĆ matrycy 17x24=408 szt
Wypaczenie MAKS. 0,22 mm
Praca Zaakceptuj OEM, ODM
Niestandardowe opcje kieszeni Dostępny
Aplikacje
Nadaje się do precyzyjnego przetwarzania chipów, sortowania komponentów, testowania urządzeń i montażu małych urządzeń. Dobrze sprawdzają się w automatycznych liniach produkcyjnych i warsztatach sterowanych statycznie.

Idealny do transportu wewnętrznego w fabryce, przechowywania gotowych produktów i dostaw towarów międzyregionalnych. Szeroko stosowane w produkcji chipów, zakładach pakujących i dostawcach komponentów elektronicznych.
Usługi niestandardowe
Zapewnij w pełni spersonalizowane rozwiązania dla tacek na chipsy waflowe. Dostosuj rozmiar wnęki, odstępy i układ, aby dopasować je do różnych wymiarów wiórów.

Wykorzystaj trwały materiał antystatyczny, aby zapewnić lepszą ochronę. Oferuj testy prototypów i spersonalizowane wsparcie projektowe, aby sprostać unikalnym potrzebom w zakresie produkcji i pakowania.
