Antystatyczne tace na chipy wielokrotnego użytku waflowe z konfigurowalnym rozmiarem wnęki dla układów półprzewodnikowych

Antystatyczne tace na chipy wielokrotnego użytku waflowe z konfigurowalnym rozmiarem wnęki dla układów półprzewodnikowych

Nazwa marki: Hiner-pack
Numer modelu: HN24190
MOQ: 1000
Cena: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar linii konturu:
50,8×50,8×4 mm
Rozmiar jamy:
2,2 x 1,35 x 0,53 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Wypaczenie:
Wypaczenie MAKS. 0,23 mm
Pojemność:
10x9=90 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Podkreślić:

Antystatyczne tacki na chipy waflowe

,

tacki na półprzewodniki IC wielokrotnego użytku

,

tace na chipy IC z możliwością dostosowania rozmiaru wnęki

Opis produktu

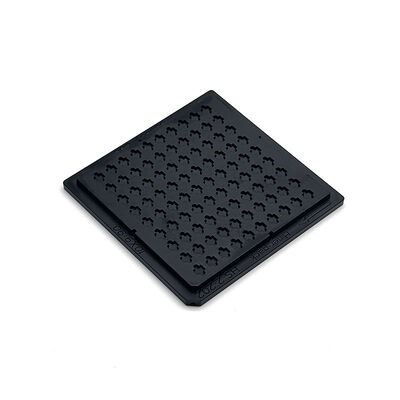

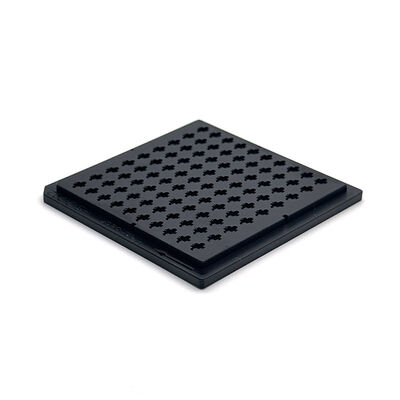

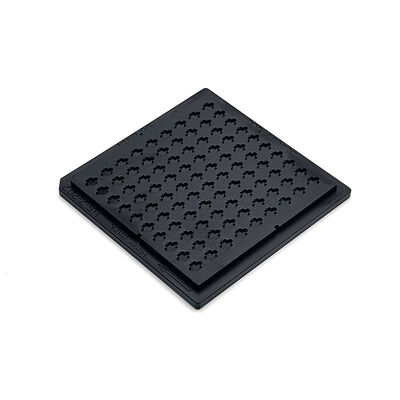

Płytki z płytek wafelów półprzewodnikowych antystatycznych ESD

Zapewniają precyzyjną strukturę gofrów, aby mocno przyczepić delikatne chipy IC, eliminując ruch i uszkodzenia elektrostatyczne podczas obsługi.Wykonane z trwałego materiału antystatycznego w celu utrzymania stałej wydajności w środowiskach przemysłowych, zapewniając niezawodną ochronę wrażliwych komponentów półprzewodnikowych.


Bezproblemowa integracja z zautomatyzowanymi liniami pakowania i przepływami pracy w czystych pomieszczeniach, stabilna wydajność w procesach załadunku chipów, transferu i zarządzania zapasami.Elastyczne dostosowanie do różnych scenariuszy produkcji półprzewodników, wspierające efektywną produkcję i logistykę.


Wspiera pełną personalizację wielkości, rozstawienia i układu, aby dopasować się do unikalnych wymiarów chipa.dostarczanie dostosowanych do potrzeb rozwiązań, które optymalizują wydajność opakowań i chronią chipy IC w trakcie transportu i przechowywania.

Kluczowe cechy/korzyści
  • Zapewnienie skutecznej odporności antystatycznej ESD
  • Ochrona antystatyczna
  • Odpowiednie dla delikatnych IC o cienkiej pasmowości
  • Zabezpieczenie przechowywania chipów
  • Wspieranie w pełni dostosowanych rozmiarów jam i układów
  • Fabryka posiada certyfikat ISO, a produkty spełniają standard RoHS.
Specyfikacje
Marka Zestaw z wątrobą
Model HN24190
Kolor Czarne
Odporność 1.0×104 - 1,0×1011 Ω
Wielkość linii zarysu 500,8 × 50,8 × 4 mm
Rozmiar otworu 2.2x1,35x0,53 mm
Macierza QTY 10x9=90 PCS
Strona warpage Max 0,23 mm
Usługa Akceptuj OEM, ODM
Niestandardowe opcje kieszeni Dostępne
Wnioski
Wspieranie cięcia płytek półprzewodnikowych, sortowania matri, testowania urządzeń i precyzyjnego składowania komponentów.i czyste środowisko produkcyjne


Wykorzystuje się je również w transferze komponentów pomiędzy zakładami, międzynarodowej wysyłce czułych chipów i długoterminowym przechowywaniu zapasów.i globalnych dystrybutorów komponentów elektronicznych.
