Antystatyczne tace waflowe o wysokiej temperaturze do układów scalonych półprzewodników

Antystatyczne tace waflowe o wysokiej temperaturze do układów scalonych półprzewodników

Nazwa marki: Hiner-pack
Numer modelu: HN24174
MOQ: 500 SZT
Cena £: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar linii konturu:
50,8 × 50,8 × 3,94 mm
Rozmiar jamy:
6,49 x 3,86 x 0,67 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Wypaczenie:
Wypaczenie MAKS. 0,2 mm
Pojemność:
5x7=35 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Opis produktu

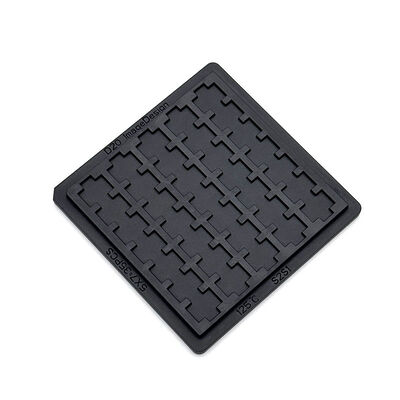

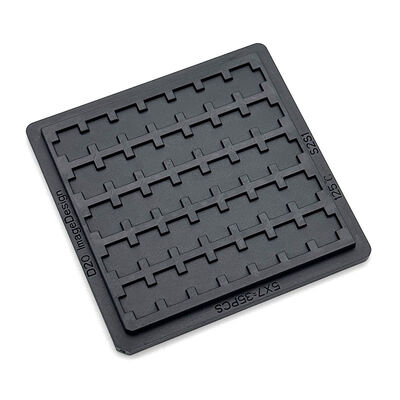

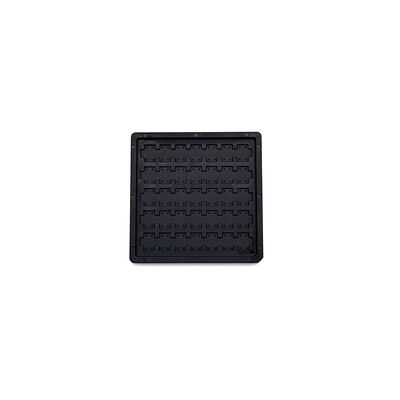

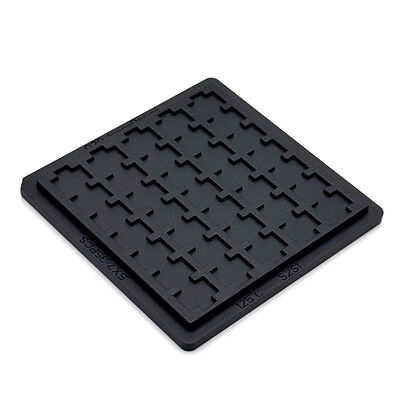

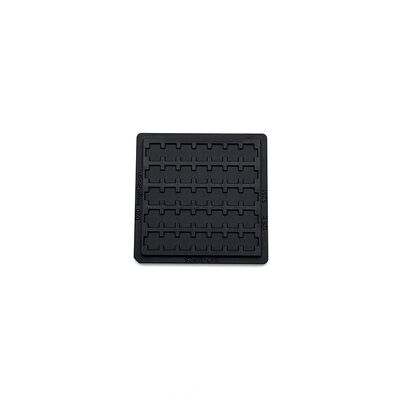

Antystatyczne, wysokotemperaturowe, krzyżowe tablice wafelkowe do półprzewodnikowych chipów IC

Zapewnia stabilną ochronę antystatyczną układów IC. Wytrzymuje wysoką temperaturę do 125°C. Przyjmuje zoptymalizowaną strukturę przekrojowego otworu w celu szczelnego blokowania komponentów. Chroni układy przed pyłem i zanieczyszczeniami.Potrzebujesz niezawodnych rozwiązań do transportu chipów półprzewodnikowych?


Dostosowanie do automatyzacji linii produkcyjnych i precyzyjnych przepływów pracy.Bezproblemowa praca w pomieszczeniach czystych i warsztatach.


Wspieranie obrotu chipami, magazynowania, logistyki i pakowania próżniowego.Tworzenie ekskluzywnych projektów węzłów krzyżowych dla różnych modeli układów stacjonarnych w celu zaspokojenia konkretnych potrzeb.

Kluczowe cechy/korzyści
  • Zapewnienie skutecznej odporności antystatycznej ESD
  • Stabilna odporność na wysokie temperatury do 125°C
  • Odpowiednie dla delikatnych IC o cienkiej pasmowości
  • Skutecznie chroni delikatne składniki IC
  • Wspieranie w pełni dostosowanych rozmiarów jam i układów
  • Fabryka posiada certyfikat ISO, a produkty spełniają standard RoHS.
Specyfikacje
Marka Zestaw z wątrobą
Model HN24174
Kolor Czarne
Odporność 1.0×104 - 1,0×1011 Ω
Wielkość linii zarysu 500,8 × 50,8 × 3,94 mm
Rozmiar otworu 60,49x3,86x0,67 mm
Macierza QTY 5x7=35 PCS
Strona warpage Maksymalnie 0,2 mm
Usługa Akceptuj OEM, ODM
Niestandardowe opcje kieszeni Dostępne
Wnioski
Zastosowanie do kapsuł półprzewodnikowych, testowania wydajności układów stacjonarnych, sortowania matri i wytwarzania płytek.


Wspieranie obrotu wewnętrznego chipów, długoterminowego przechowywania, logistyki i pakowania próżniowego.

Usługi dostosowane
Akceptuj spersonalizowaną personalizację przewodu krzyżowego, oferuj elastyczne rozmiary jam, układ i ulepszenia materiałów, tworz ekskluzywne projekty dla różnych specyfikacji układów.Zapewnienie kompleksowych rozwiązań dostosowanych do potrzeb opakowań półprzewodnikowych.
O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo o wysokiej technologii, które integruje projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testów IC,oraz półprzewodnikowy proces wytwarzania płytek w automatycznej obróbce, przewozu i transportu, aby zapewnić klientom usługi pod klucz.

Dlaczego wybrać nas:

  • Bogate doświadczenie wJEDEC / IC / tacki do opakowań gofletowych
  • Możliwość projektowania form wewnętrznych
  • Szybki rozwój prototypu
  • Ścisły proces kontroli jakości
  • Stabilne zaopatrzenie globalnych klientów w półprzewodniki
