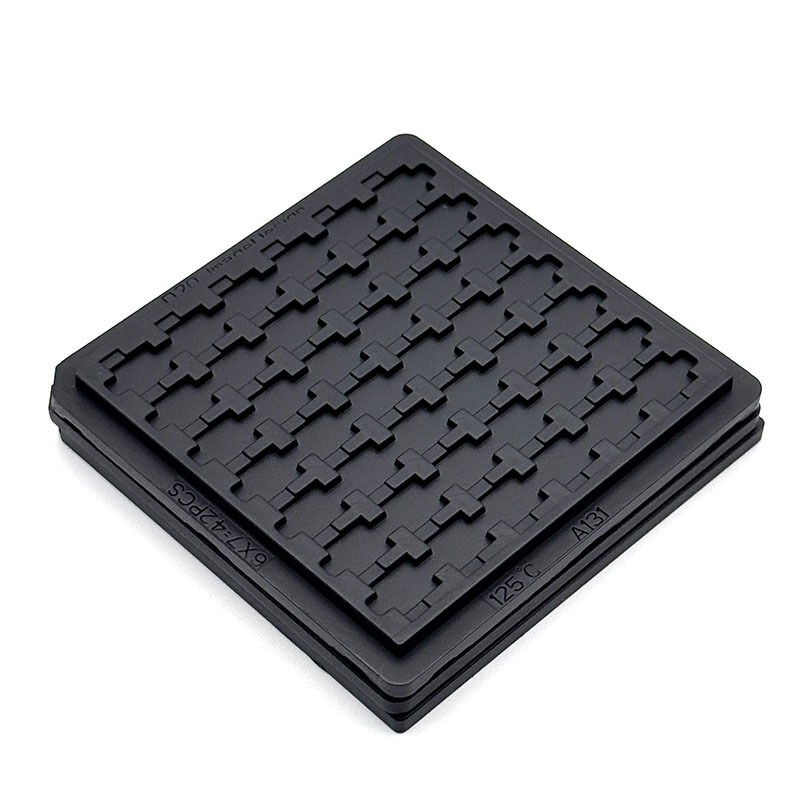

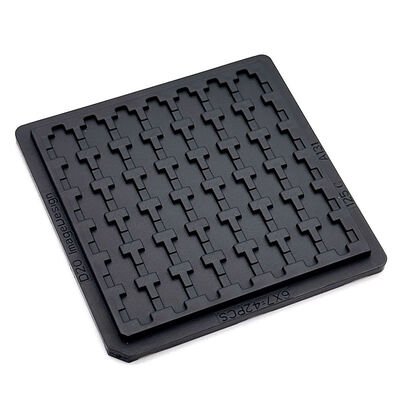

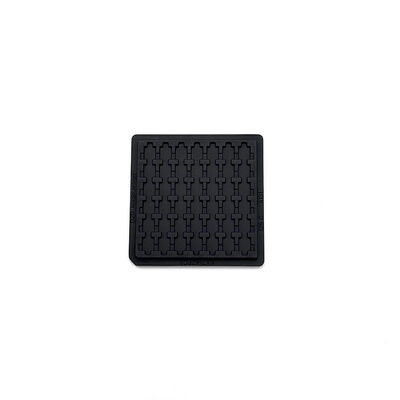

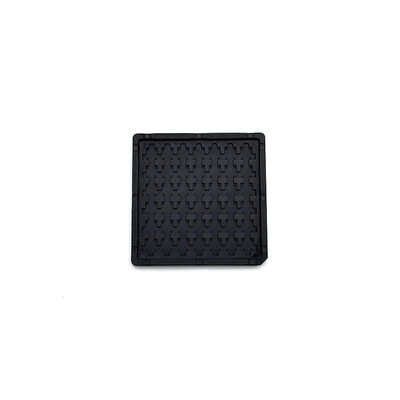

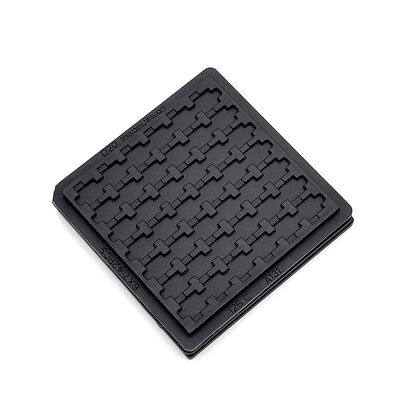

ESD Antystatyczne Tace na Wafle Półprzewodnikowe

Nazwa marki:	Hiner-pack
Numer modelu:	HN24171
MOQ:	500 SZT
Cena £:	$1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities）
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	2000 sztuk/dzień

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ROHS, ISO

Waga tacy:

Różnie, zazwyczaj do 500 gramów na wnękę

Kolor:

Czarny

Zapewnienie jakości:

Gwarancja dostawy, niezawodna jakość

Rozmiar linii konturu:

50,8 × 50,8 × 3,94 mm

Rozmiar jamy:

4,64 x 4,22 x 0,755 mm

Formuły handlowe:

Exw, FOB, CIF, DDU, DDP

Typ pleśni:

Zastrzyk

Wielokrotnego użytku:

Tak

Kształt tacy:

Prostokątny

Czysta klasa:

Czyszczenie ogólne i ultradźwiękowe

Typ Ic:

BGA, QFP, QFN, LGA, PGA

Poziom pakowania:

Pakiet Transportowy

Wypaczenie:

Wypaczenie MAKS. 0,2 mm

Pojemność:

6x7=42 szt

Szczegóły pakowania:

karton, paleta

Możliwość Supply:

2000 sztuk/dzień

Opis produktu

Tacki na wafle do półprzewodników antystatyczne ESD

Zapewniają stabilną ochronę antystatyczną dla układów scalonych półprzewodników. Wytrzymują środowisko pracy o wysokiej temperaturze 125°C. Przyjmują precyzyjną strukturę waflową typu krzyżowego, aby mocno mocować układy scalone i unikać uszkodzeń spowodowanych kolizją. Spełniają rygorystyczne standardy branży opakowań elektronicznych. Potrzebujesz niezawodnych rozwiązań do przechowywania układów scalonych dla produkcji elektronicznej?

Zastosowanie w procesach testowania opakowań półprzewodników. Służą do sortowania matryc IC, pakowania płytek krzemowych i przechowywania podczas transportu układów scalonych. Idealnie pasują do przetwarzania komponentów układów scalonych i linii produkcyjnych fabryk elektronicznych.

Obsługują obrót komponentów elektronicznych i zastosowania w pakowaniu próżniowym. Oferują pełne usługi modyfikacji struktury waflowej, rozmiaru komór i materiału. Realizują spersonalizowane projekty tacki zgodnie z różnymi modelami układów scalonych i wymaganiami klienta. Zostań swoim wyłącznym partnerem w zakresie przechowywania opakowań półprzewodników.

Kluczowe cechy/korzyści

Zapewniają skuteczną wydajność antystatyczną ESD
Stabilna odporność na wysokie temperatury do 125°C
Nadaje się do delikatnych układów scalonych o małym rastrze
Skutecznie chroni delikatne komponenty układów scalonych o małym rastrze
Obsługuje w pełni niestandardowe rozmiary komór i projekty układu
Fabryka posiada certyfikat ISO, a produkty są zgodne ze standardem RoHS.

Specyfikacje

Marka		Hiner-pack
Model		HN24171
Kolor		Czarny
Rezystancja		1.0×10⁴ - 1.0×10¹¹ Ω
Rozmiar zewnętrzny		50.8×50.8×3.94 mm
Rozmiar komory		4.64x4.22x0.755 mm
Ilość w matrycy		6x7=42 szt.
Odkształcenie		MAX 0.2mm
Usługi		Akceptujemy OEM, ODM
Opcje niestandardowych kieszeni		Dostępne

Zastosowania

Zastosowanie w procesach pakowania półprzewodników, testowania układów scalonych i sortowania matryc. Idealnie pasuje do procesów obróbki płytek krzemowych i linii produkcyjnych opakowań komponentów elektronicznych.

Służą do przechowywania podczas obrotu układów scalonych, pakowania próżniowego i scenariuszy transportowych. Dostosowują się do różnych gałęzi przemysłu produkcji układów scalonych i montażu elektronicznego.

Pakowanie i wysyłka/usługi

Przyjmujemy bezpieczne opakowania zewnętrzne odporne na ciśnienie, aby chronić wewnętrzne tacki waflowe. Zapewniamy opakowania amortyzujące i pyłoszczelne do transportu na długie dystanse. Obsługujemy niestandardowe specyfikacje opakowań zgodnie z ilością zamówienia. Zapewniamy nienaruszoną dostawę tacki i stabilną wydajność antystatyczną podczas logistyki.

O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo high-tech integrujące projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także proces produkcji płytek półprzewodnikowych w zakresie automatycznego przenoszenia, transportu i przewozu, aby zapewnić klientom kompleksowe usługi.

Dlaczego warto nas wybrać:

Bogate doświadczenie w Tacki JEDEC / IC / waflowe
Możliwość projektowania form we własnym zakresie
Szybki rozwój prototypów
Ścisły proces kontroli jakości
Stabilne dostawy dla globalnych klientów z branży półprzewodnikowej
