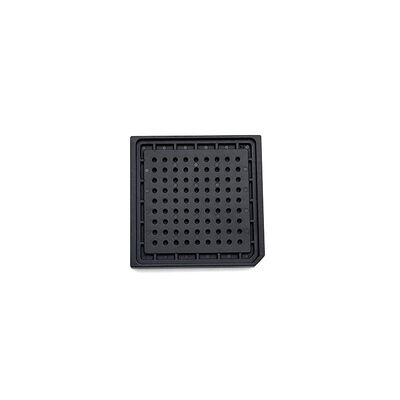

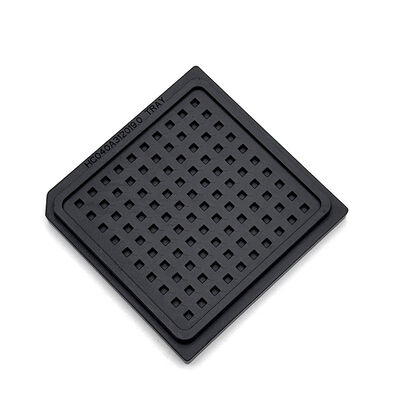

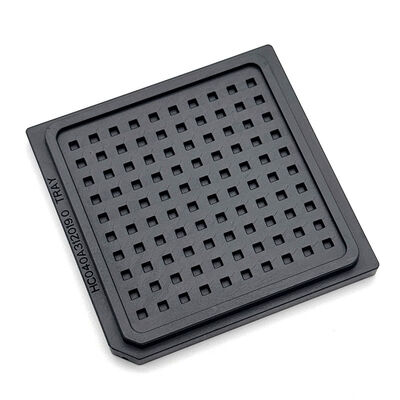

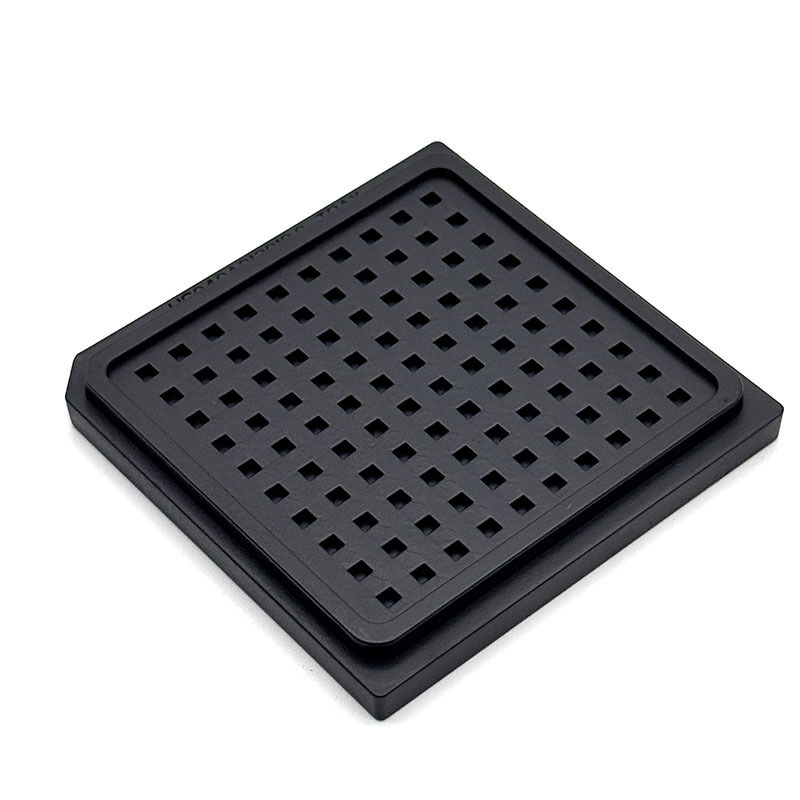

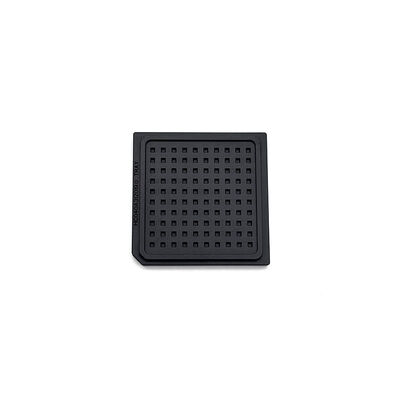

Wytrzymałe płytki IC do przechowywania wafelów z gęstą jamą

Wytrzymałe płytki IC do przechowywania wafelów z gęstą jamą

Nazwa marki: Hiner-pack
Numer modelu: HN24168
MOQ: 500 SZT
Cena £: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar linii konturu:
50,8 × 50,8 × 6,2 mm
Rozmiar jamy:
1,35x1,30x1,0 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Wypaczenie:
Wypaczenie MAKS. 0,26 mm
Pojemność:
10x10=100 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Opis produktu
Wytrzymałe gęste tacki na wafle z wgłębieniami do obsługi układów scalonych

Gęste tacki na wafle JEDEC z wgłębieniami spełniają rygorystyczne międzynarodowe standardy pomieszczeń czystych dla półprzewodników. Zapewniają stabilną izolację zanieczyszczeń cząsteczkowych i profesjonalną wydajność antystatyczną ESD, w pełni chroniąc delikatne komponenty układów scalonych o drobnych rastrach przed uszkodzeniem podczas produkcji.


Charakteryzuje się jednolitym, precyzyjnym, gęstym kwadratowym układem wgłębień. Posiada wytrzymałą, łączoną, sztaplowaną konstrukcję, skutecznie chroniącą przed zanieczyszczeniem kurzem, uszkodzeniami mechanicznymi i zakłóceniami elektrostatycznymi podczas wszystkich procedur obsługi i transferu chipów.


Obejmuje pełne scenariusze pakowania, inspekcji, testowania, transportu logistycznego i przechowywania zapasów półprzewodników. Utrzymuje długoterminowy czysty i stabilny stan dla wrażliwych, cennych układów scalonych. Obsługuje w pełni niestandardowe specyfikacje wgłębień kieszeniowych dla zróżnicowanych modeli chipów.

Kluczowe cechy/korzyści
  • Konstrukcja antystatyczna i pyłoszczelna dla bezpiecznej obsługi chipów
  • Zapewnia stabilną kontrolę zanieczyszczeń klasy cleanroom
  • Nadaje się do delikatnych układów scalonych o drobnych rastrach
  • Skutecznie chroni delikatne komponenty układów scalonych o drobnych rastrach
  • Obsługuje w pełni niestandardowe rozmiary wgłębień i układy
  • Fabryka posiada certyfikat ISO, a produkty są zgodne ze standardem RoHS.
Specyfikacje
Marka Hiner-pack
Model HN24168
Kolor Czarny
Rezystancja 1.0×10⁴ - 1.0×10¹¹ Ω
Rozmiar zewnętrzny 50.8×50.8×6.2 mm
Rozmiar wgłębienia 1.35x1.30x1.0 mm
Ilość w matrycy 10x10=100 szt.
Odkształcenie MAX 0.26mm
Usługa Akceptujemy OEM, ODM
Opcje niestandardowych kieszeni Dostępne
Zastosowania
Tacki na wafle do obsługi układów scalonych klasy cleanroom zapewniają pełną ochronę chipów półprzewodnikowych dzięki kontroli zanieczyszczeń i wydajności antystatycznej ESD.
  • Pakowanie układów scalonych o drobnych rastrach (QFN, BGA, CSP gołe wafle)
  • Zautomatyzowane linie pick-and-place zgodne z JEDEC
  • Procesy inspekcji i testowania półprzewodników
  • Logistyka transportu i zarządzanie magazynowaniem układów scalonych w pomieszczeniach czystych
Pakowanie i wysyłka/usługi
Nasze precyzyjne tacki JEDEC są pakowane w wytrzymałe, antystatyczne materiały bezpieczne dla ESD z bezpiecznym systemem sztaplowania i wkładkami amortyzującymi, zapewniając maksymalną ochronę przed uszkodzeniami fizycznymi, wyładowaniami elektrostatycznymi i zanieczyszczeniem podczas transportu i przechowywania.

Wszystkie przesyłki są w pełni śledzone i obsługiwane przez zaufanych globalnych przewoźników logistycznych, zapewniając niezawodną, terminową dostawę na całym świecie do Państwa zakładu. Oferujemy elastyczne opcje wysyłki, aby sprostać Państwa pilnym potrzebom produkcyjnym, w tym przyspieszoną wysyłkę dla pilnych zamówień, oraz kompleksową dokumentację wysyłkową w celu usprawnienia odprawy celnej dla zamówień międzynarodowych.
O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo high-tech integrujące projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także proces produkcji wafli półprzewodnikowych w zakresie automatycznej obsługi, przenoszenia i transportu, aby zapewnić klientom kompleksowe usługi.

Dlaczego wybrać nas:

  • Bogate doświadczenie w Tacki JEDEC / IC / na wafle
  • Własna zdolność projektowania form
  • Szybki rozwój prototypów
  • Rygorystyczny proces kontroli jakości
  • Stabilne dostawy dla globalnych klientów z branży półprzewodnikowej
