Precyzyjne taśmy z chipami ESD IC do bezpiecznego przechowywania delikatnych półprzewodników

Precyzyjne taśmy z chipami ESD IC do bezpiecznego przechowywania delikatnych półprzewodników

Nazwa marki: Hiner-pack
Numer modelu: HN24206
MOQ: 500 SZT
Cena £: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar linii konturu:
50,7 × 50,7 × 4 mm
Rozmiar jamy:
3x0,75 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Wypaczenie:
Wypaczenie MAKS. 0,21 mm
Pojemność:
10x10=100 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Podkreślić:

Tacki na układy scalone ESD

,

Precyzyjne tacki do przechowywania półprzewodników

,

Delikatne tacki do przechowywania układów scalonych

Opis produktu

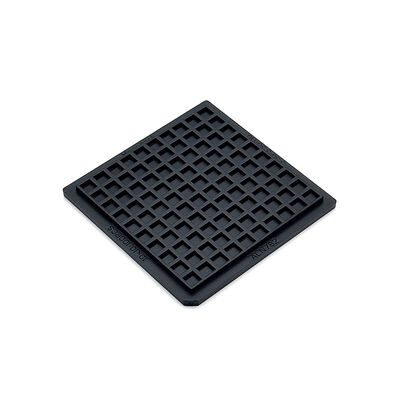

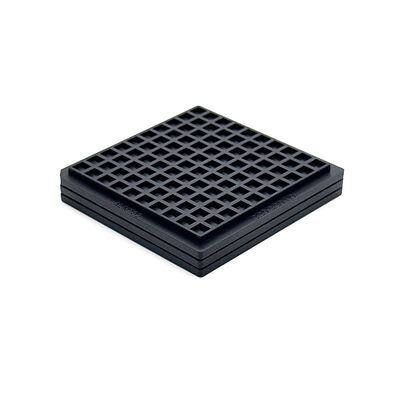

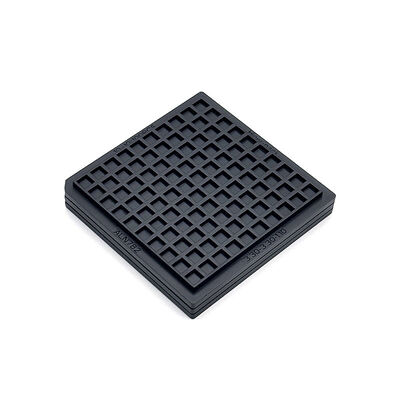

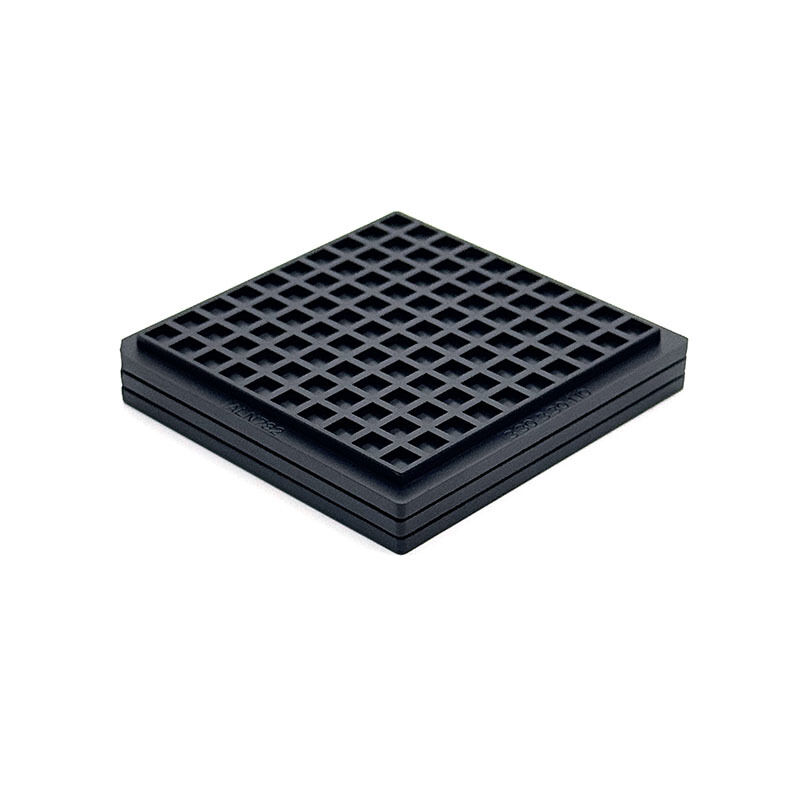

Precyzyjne taśmy z chipami ESD IC do bezpiecznego przechowywania delikatnych półprzewodników

Wyposażone w precyzyjnie zaprojektowane jamy, które mocno przyczepiają delikatne półprzewodniki, zapobiegając przesunięciu i uszkodzeniu elektrostatycznemu podczas obsługi.Utrzymanie stabilnej wydajności w scenariuszach produkcji o wysokiej częstotliwości, zmniejszając straty komponentów i zapewniając stałą niezawodność eksploatacyjną.


Zapewnia niezawodną ochronę ESD w celu ochrony wrażliwych komponentów, utrzymania wydajności w środowiskach produkcji i magazynowania przemysłowych.wspieranie ciągłego przepływu pracy bez przerw.


Wspieranie pełnej dostosowania wielkości i układu jamy do różnych specyfikacji IC, dostosowywanie do czystych standardów produkcji dla optymalnej wydajności.Dostosowanie do różnych automatycznych linii produkcyjnych i wymagań dotyczących opakowań, dostarczając dostosowane rozwiązania dla producentów półprzewodników.

Kluczowe cechy/korzyści
  • Trwała konstrukcja
  • Dokładny układ jamy
  • Trwała konstrukcja
  • Całkowicie dostosowalny projekt
  • Fabryka posiada certyfikat ISO, a produkty spełniają standard RoHS.
Specyfikacje
Marka Zestaw z wątrobą
Model HN24206
Kolor Czarne
Odporność 1.0×104 - 1,0×1011 Ω
Wielkość linii zarysu 500,7 × 50,7 × 4 mm
Rozmiar otworu 3x0,75 mm
Macierza QTY 10x10=100 PCS
Strona warpage Max 0,21 mm
Usługa Akceptuj OEM, ODM
Niestandardowe opcje kieszeni Dostępne
Wnioski
Odpowiedni do przechowywania półprzewodników, przenoszenia linii produkcyjnych, testowania komponentów i pakowania.

Stosowane w zakładach produkcji chipów, zaawansowanych zakładach pakowania i dostawcach komponentów elektronicznych.
Usługi dostosowane
Zapewnienie w pełni dostosowanych rozwiązań dla precyzyjnych taczek ESD IC. Modyfikowanie wymiarów jam, rozstawy i układu, aby pasowały do unikalnych rozmiarów chipów półprzewodnikowych.Wykorzystanie wysokiej wydajności materiału zabezpieczonego przed ESD w celu zwiększenia trwałościOferowanie walidacji prototypu i spersonalizowanego wsparcia projektowego w celu zaspokojenia konkretnych potrzeb produkcyjnych.
