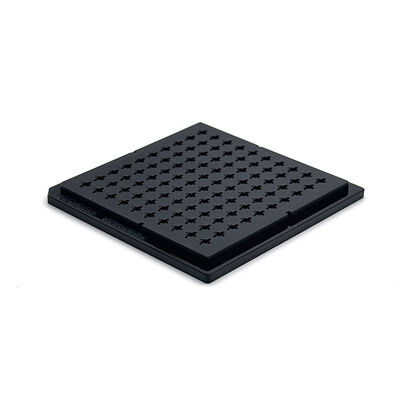

Taca na chipy IC wielokrotnego użytku, odporna na ESD, z precyzyjną wnęką do bezpiecznego przechowywania półprzewodników

Taca na chipy IC wielokrotnego użytku, odporna na ESD, z precyzyjną wnęką do bezpiecznego przechowywania półprzewodników

Nazwa marki: Hiner-pack
Numer modelu: HN24187
MOQ: 1000
Cena: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar linii konturu:
50,8×50,8×4 mm
Rozmiar jamy:
1,57 x 0,98 x 0,41 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Wypaczenie:
Wypaczenie MAKS. 0,21 mm
Pojemność:
10x10=100 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Podkreślić:

Taca na chipy IC odporna na ESD

,

precyzyjna taca na wafle

,

taca na półprzewodniki wielokrotnego użytku

Opis produktu
Bezpieczne taśmy z chipami IC zabezpieczone ESD do przechowywania półprzewodników

Zapewnić precyzyjną strukturę jamy, aby mocno trzymać delikatne chipy IC, zapobiegając przesunięciu i uszkodzeniu elektrostatycznemu podczas obsługi.Zbudowany z trwałego materiału dla stałej wydajności w środowiskach przemysłowychZapewnienie niezawodnej ochrony ESD dla wrażliwych komponentów półprzewodnikowych.


Bezproblemowa integracja z zautomatyzowanymi liniami pakowania i przepływami pracy w czystych pomieszczeniach.Bezproblemowe dostosowanie do różnych scenariuszy produkcji półprzewodników.


Wspieranie dostosowania wielkości i układu jamy do konkretnych wymiarów chipa.Dostarczanie dostosowanych do potrzeb rozwiązań, które optymalizują wydajność opakowań i chronią chipy IC podczas transportu.

Kluczowe cechy/korzyści
  • Trwała konstrukcja
  • Dokładny układ jamy
  • Trwała konstrukcja
  • Skutecznie chroni delikatne składniki IC
  • Konstrukcja zabezpieczona przed ESD
  • Fabryka posiada certyfikat ISO, a produkty spełniają standard RoHS.
Specyfikacje
Marka Zestaw z wątrobą
Model HN24187
Kolor Czarne
Odporność 1.0×104 - 1,0×1011 Ω
Wielkość linii zarysu 500,8 × 50,8 × 4 mm
Rozmiar otworu 10,57x0,98x0,41 mm
Macierza QTY 10x10=100 PCS
Strona warpage Max 0,21 mm
Usługa Akceptuj OEM, ODM
Niestandardowe opcje kieszeni Dostępne
Wnioski
Wspieranie przyłączenia półprzewodników, testowania urządzeń, montażu w czystych pomieszczeniach i precyzyjnego montażu komponentów.i linii produkcyjnych sterowanych ESD.


Wykorzystywane również do przechowywania gotowych zapasów IC, transportu komponentów między fabrykami i międzynarodowej wysyłki urządzeń wrażliwych na stan elektrostatyczny.i globalnych dystrybutorów komponentów elektronicznych.

Usługi dostosowane
Zapewnienie w pełni dostosowanych rozwiązań dla bezpiecznych od ESD tarasów gofletowych IC. Modyfikowanie wymiarów, odległości i układu jamy, aby dopasować się do różnych rozmiarów matrycy i potrzeb opakowania.

Wykorzystanie wysokiej wydajności materiału zabezpieczonego przed ESD w celu zwiększenia trwałości.
O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo o wysokiej technologii, które integruje projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testów IC,oraz półprzewodnikowy proces wytwarzania płytek w automatycznej obróbce, przewozu i transportu, aby zapewnić klientom usługi pod klucz.

Dlaczego wybrać nas:

  • Bogate doświadczenie wJEDEC / IC / Tacy do opakowań gofrów
  • Możliwość projektowania form wewnętrznych
  • Szybki rozwój prototypu
  • Ścisły proces kontroli jakości
  • Stabilne zaopatrzenie globalnych klientów w półprzewodniki
