ESD antystatyczna tablica wafelkowa dla chipów IC o wysokiej odporności na temperaturę i dostosowalnych rozmiarach otworów

ESD antystatyczna tablica wafelkowa dla chipów IC o wysokiej odporności na temperaturę i dostosowalnych rozmiarach otworów

Nazwa marki: Hiner-pack
Numer modelu: HN24175
MOQ: 1000
Cena: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar linii konturu:
50,7 × 50,7 × 7,4 mm
Rozmiar jamy:
1,30 x 1,15 x 0,72 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Wypaczenie:
Wypaczenie MAKS. 0,2 mm
Pojemność:
17x18=306 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Podkreślić:

ESD antystatyczne tacki do pakowania gofrów

,

Płyty do chipów IC półprzewodnikowych

,

Płytki do opakowań gofletowych do elektroniki

Opis produktu

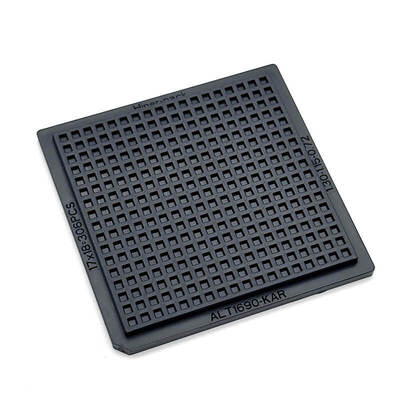

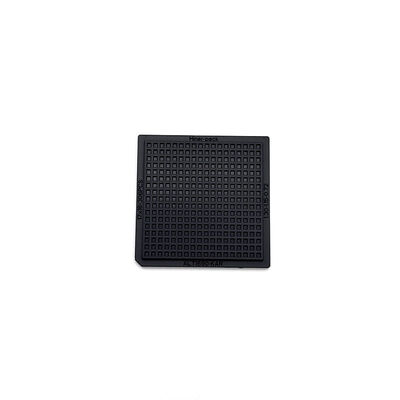

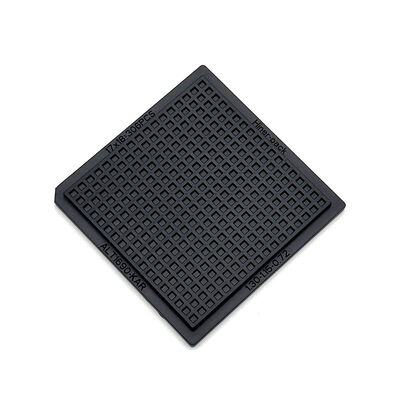

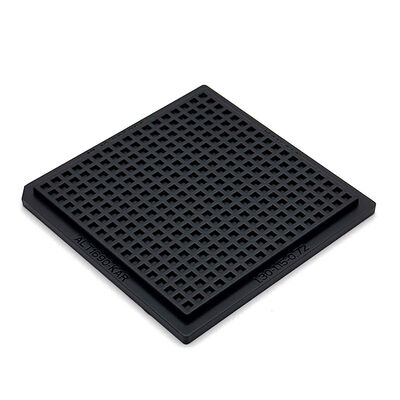

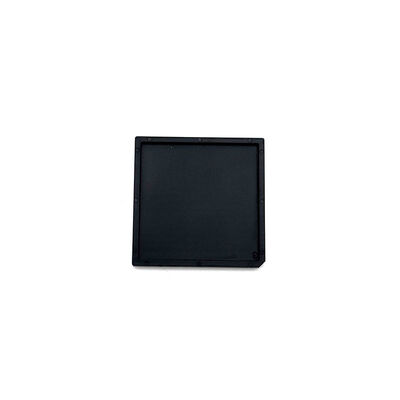

Antystatyczne tacki waflowe ESD do chipów scalonych półprzewodników

Ta tacka zapewnia niezawodną ochronę ESD dla chipów scalonych. Zapobiega uszkodzeniom elektrostatycznym i zanieczyszczeniom podczas obsługi. Jej struktura z poprzecznymi szczelinami bezpiecznie utrzymuje komponenty.



Pasuje do procesów testowania półprzewodników, sortowania matryc i pakowania. Dobrze sprawdza się w środowiskach czystych pomieszczeń i zautomatyzowanej produkcji. Wytrzymuje wysokie temperatury do 125°C.



Obsługuje obrót, przechowywanie i logistykę chipów scalonych. Oferuje konfigurowalne rozmiary i układy komór. Dopasowane projekty spełniają różnorodne potrzeby pakowania półprzewodników.

Kluczowe cechy/korzyści
  • Zapewnia skuteczną antystatyczną wydajność ESD
  • Wytrzymuje wysokie temperatury 125°C.
  • Oferuje bezpieczne przechowywanie chipów scalonych.
  • Skutecznie chroni delikatne komponenty scalone o małym rastrze.
  • Obsługuje w pełni niestandardowe rozmiary komór i układy.
  • Fabryka posiada certyfikat ISO, a produkty są zgodne ze standardem RoHS.
Specyfikacje
Marka Hiner-pack
Model HN24175
Kolor Czarny
Rezystancja 1.0×10⁴ - 1.0×10¹¹ Ω
Rozmiar zewnętrzny 50.7×50.7×7.4 mm
Rozmiar komory 1.30x1.15x0.72 mm
Ilość w matrycy 17x18=306 szt.
Odkształcenie MAX 0.2mm
Usługa Akceptujemy OEM, ODM
Opcje niestandardowych kieszeni Dostępne
Zastosowania
Ma zastosowanie do enkapsulacji półprzewodników, testowania układów scalonych, sortowania matryc i przetwarzania płytek krzemowych. Dostosowuje się do produkcji o wysokiej precyzji i operacji w czystych pomieszczeniach.



Obsługuje wewnętrzny obrót chipów, długoterminowe przechowywanie i logistykę. Spełnia różne wymagania dotyczące przetwarzania i montażu układów scalonych.

Pakowanie i wysyłka/usługi
Dostępne są niestandardowe usługi waflowych tac z poprzecznymi szczelinami. Dopasuj rozmiar komory, układ i materiał do konkretnych modeli układów scalonych. Twórz ekskluzywne rozwiązania, aby sprostać unikalnym potrzebom pakowania półprzewodników.
O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo high-tech integrujące projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także proces produkcji płytek półprzewodnikowych w zautomatyzowanej obsłudze, przenoszeniu i transporcie, aby zapewnić klientom kompleksowe usługi.

Dlaczego wybrać nas:

  • Bogate doświadczenie w Tackach JEDEC / IC / waflowych
  • Wewnętrzna zdolność projektowania form
  • Szybki rozwój prototypów
  • Ścisły proces kontroli jakości
  • Stabilne dostawy dla globalnych klientów półprzewodników
