Trwałe, antystatyczne, przewodzące tacki na chipy z ABS o strukturze plastra miodu do przechowywania i transportu mikrochipów

Trwałe, antystatyczne, przewodzące tacki na chipy z ABS o strukturze plastra miodu do przechowywania i transportu mikrochipów

Nazwa marki: Hiner-pack
Numer modelu: HN24118
MOQ: 500
Cena £: TBC
Warunki płatności: 100% Prepayment
Zdolność do zaopatrzenia: 2000PCS/Day
Szczegółowe informacje
Miejsce pochodzenia:
SHENZHEN CHINY
Orzecznictwo:
ISO 9001 ROHS SGS
Wielokrotnego użytku:
Tak
używać:
Transport, magazyn, pakowanie
Odporność na powierzchnię:
1,0x10E4~1,0x10E11Ω
Kolor:
Czarny
Pojemność:
10x10=100szt
Wypaczenie:
Maks. 0,2 mm
Stosowanie:
Przechowywanie i transport układów scalonych/chipów
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Opis produktu

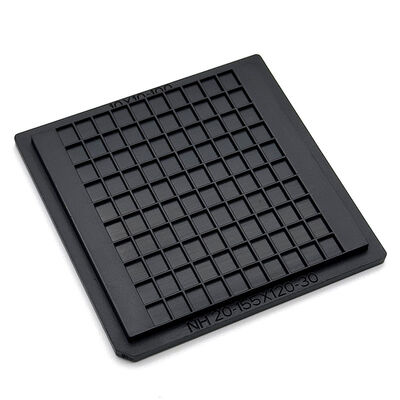

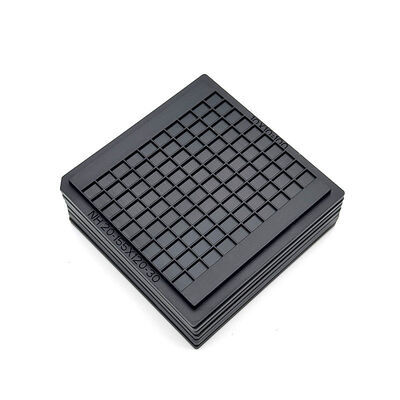

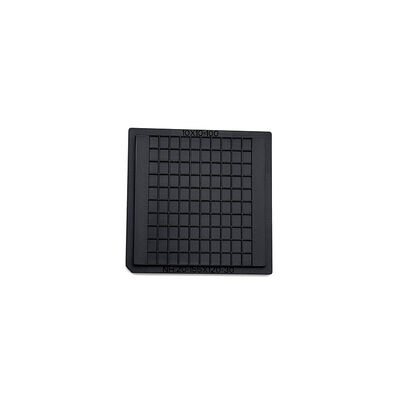

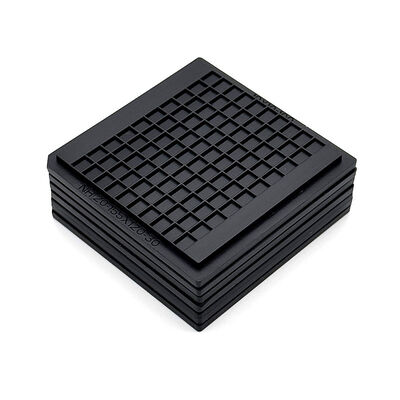

Trwałe, antystatyczne tacki na wafle z ABS do przechowywania i transportu mikrochipów
Chociaż wywodzą się z branży półprzewodnikowej, specjalistyczne tacki na wafle znajdują zastosowanie w każdej dziedzinie wymagającej zarządzania zapasami małych, precyzyjnych i często delikatnych przedmiotów.
Każda tacka jest formowana z trwale antystatycznych lub przewodzących polimerów (ABS/PC), zapewniając czyste i bezpieczne środowisko, które zapobiega gromadzeniu się kurzu i ryzyku związanym z wyładowaniami elektrostatycznymi, nawet w zastosowaniach nieelektronicznych.
Cienka konstrukcja typu "wafel" tworzy regularny wzór żeber separujących, tworząc indywidualne, ochronne komory, które zapobiegają stykaniu się, rysowaniu lub miażdżeniu elementów. Dzięki zastosowaniu zaawansowanej analizy Moldflow zapewniamy, że każda tacka zachowuje doskonałą płaskość i precyzję wymiarową, co czyni je idealnymi zarówno do ręcznego sortowania, jak i integracji z systemami automatycznego przenoszenia narzędzi.
Kluczowe cechy/korzyści
  • Trwała integralność ESD

  • Nie pylące, gotowe do pomieszczeń czystych

  • Stabilność chemiczna i wymiarowa

  • Zoptymalizowana matryca kieszeni

  • Bezpieczne układanie i wysyłka

Specyfikacje
Marka Hiner-pack
Model HN24118
Materiał ABS
Typ tacki Tacka waflowa 2-calowa
Kolor Czarny
Rezystancja 1.0×10⁴ - 1.0×10¹¹ Ω
Rozmiar zewnętrzny 50.7x50.7x5.5mm
Rozmiar komory 3.96×3.06×0.77mm
Ilość w matrycy 10X10=100SZT.
Odkształcenie MAKS. 0.2mm
Usługi Akceptujemy OEM, ODM
Certyfikaty RoHS, ISO
Zastosowania
Te tacki waflowe wykonane z określonych materiałów są niezbędne do testowania niezawodności i długoterminowego przechowywania. Wersje z ABS są standardem branżowym w transporcie i logistyce zagranicznej, gdzie priorytetem jest ochrona mechaniczna. Specjalistyczne wersje nadające się do wygrzewania są kluczowe do testowania wypalania i utwardzania komponentów, gdzie tacka musi wytrzymać podwyższone temperatury bez odgazowywania lub utraty kształtu. Są one również szeroko stosowane w opakowaniach fotonicznych i optoelektronicznych, gdzie materiał o wysokiej czystości i nie pylący jest niezbędny do ochrony wrażliwych soczewek i czujników. Niezależnie od tego, czy proces obejmuje proste sortowanie w temperaturze pokojowej, czy złożone profile termiczne, dostarczamy odpowiedni gatunek materiału, aby zapewnić wysokie plony i ochronę komponentów.
Personalizacja
Zapewniamy wsparcie techniczne, aby pomóc w wyborze optymalnego materiału do konkretnych wymagań środowiskowych. Opcje personalizacji obejmują dopasowane parametry termiczne, pozwalające wybrać tworzywo sztuczne odpowiadające dokładnemu cyklowi wypalania, oraz niestandardowe geometrie kieszeni, aby zapewnić odpowiednie wsparcie i wyrównanie części. Możemy również dostarczyć przewodzące żywice z kodowaniem kolorystycznym (dla wersji nie nadających się do wypalania), aby pomóc w identyfikacji różnych partii produktów na hali produkcyjnej. W przypadku nowych opracowań oferujemy szybką ścieżkę prototypowania, aby dostarczyć niestandardowe, dopasowane do materiału tacki w ciągu zaledwie 3 do 4 tygodni, spełniając najbardziej rygorystyczne wymagania jakościowe globalnego przemysłu mikroelektronicznego.
O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo high-tech integrujące projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także procesy produkcji płytek półprzewodnikowych w zakresie automatycznego przenoszenia, transportu i przewozu, aby zapewnić klientom kompleksowe usługi.

Dlaczego wybrać nas:

  • Producent bezpośrednio z fabryki tac JEDEC i IC
  • Zgodne z JEDEC, konstrukcje kompatybilne z automatyzacją
  • Obsługiwane są niestandardowe rozwiązania OEM i ODM
  • Spójna jakość i stabilne dostawy
  • Zaufanie globalnych klientów z branży półprzewodnikowej
