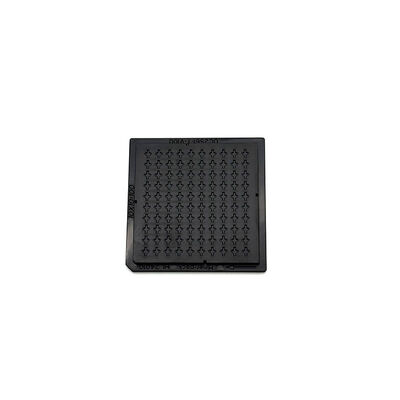

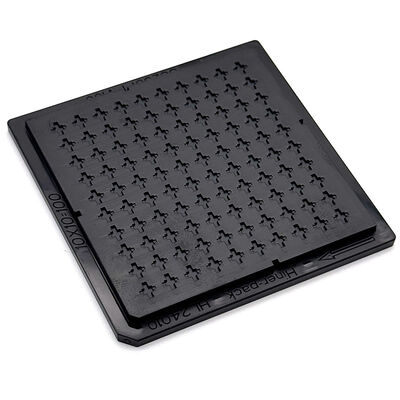

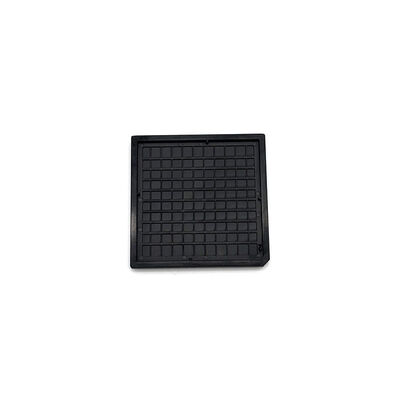

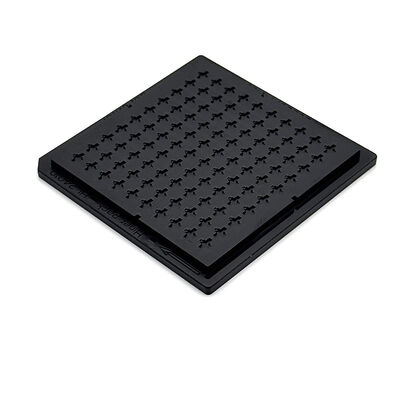

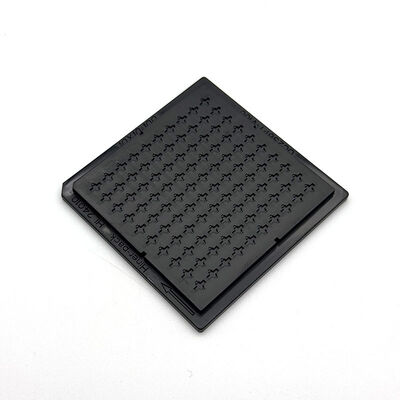

Niestandardowe tacki na chipy o wysokiej precyzji z waflem do ochrony niestandardowych komponentów

Niestandardowe tacki na chipy o wysokiej precyzji z waflem do ochrony niestandardowych komponentów

Nazwa marki: Hiner-pack
Numer modelu: HN24082
MOQ: 500
Cena £: TBC
Warunki płatności: 100% Prepayment
Zdolność do zaopatrzenia: 2000PCS/Day
Szczegółowe informacje
Miejsce pochodzenia:
SHENZHEN CHINY
Orzecznictwo:
ISO 9001 ROHS SGS
Metoda formowania:
Formowanie wtryskowe
Stosowanie:
Przechowywanie i transport układów scalonych/chipów
Kolor:
Czarny
Wielokrotnego użytku:
Tak
Tworzywo:
komputer
Pojemność:
10x10=100szt
Odporność na powierzchnię:
1,0x10E4~1,0x10E11Ω
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Opis produktu
Specjalistyczna geometria wysokiej precyzji wafelówki z płytaczkami z chipami do ochrony niestandardowych komponentów
Produkty z serii Custom Geometry Waffle Pack Chip Tray są specjalnie opracowane dla komponentów mikroelektronicznych, które nie spełniają standardowych wymiarów prostokątnych.Podczas gdy tradycyjne tacki "przed sprzedażą" często nie zapewniają odpowiedniego wsparcia dla złożonych 2.5D urządzenia, te precyzyjne 2- i 4-calowe wafle są zaprojektowane od podstaw, aby pasować do konkretnego urządzenia.
Każda z nich ma cienkie, podobne do gofru profile z regularnym wzorem żeber, które tworzą zabezpieczające kieszenie.Co wyróżnia tę serię jest integracja analizy przepływu formy podczas początkowej fazy projektowania formy produktuTa zaawansowana symulacja pozwala naszemu zespołowi inżynierskiemu precyzyjnie przewidzieć zachowanie materiału, zapewniając, że końcowy produkt formowany w trybie wtryskowym osiągnie wyższą precyzję rozmiaru i poziom płaskości.Kontrolując właściwości materiału i struktury pleśni z taką granularnością, spełniamy najbardziej rygorystyczne wymagania jakościowe przemysłu półprzewodnikowego i fotonicznego.
Te tacki nie są tylko nośnikami; są mechanicznie zoptymalizowanymi środowiskami, które chronią, automatyzują i przechowują szeroki zakres produktów, począwszy od gołych matryc po delikatne czujniki medyczne.
Kluczowe cechy/korzyści
  • Dostosowywanie kierowane inżynierią

  • Precyzyjna analiza przepływu pleśni

  • Szybki cykl rozwoju
  • Zaawansowane funkcje kieszeni
  • Stała integralność ESD
  • Silna stabilność wymiarowa
Specyfikacje
Marka Zestaw z wątrobą
Model HN24082
Materiał PC
Rodzaj tacy 2-calowy Waffle Pack
Kolor Czarne
Odporność 1.0×104 - 1,0×1011 Ω
Wielkość linii zarysu 50.8x50.8x4mm
Rozmiar otworu 1.55x0.80x0.45mm
Macierza QTY 10x10 = 100 PCS
Strona warpage Maksymalnie 0,2 mm
Usługa Akceptuj OEM, ODM
Certyfikaty RoHS, ISO
Wnioski
Te niestandardowo zaprojektowane opakowania gofletowe są idealnym rozwiązaniem do niestandardowego montażu mikroelektroniki i specjalistycznej obsługi komponentów.Prototyp montażu nowych czujników, w przypadku gdy kieszonka musi odpowiadać unikalnemu profilowi fizycznemu; obsługa delikatnych części medycznych, takich jak implanty chirurgiczne lub czujniki diagnostyczne;i Bezpieczny transport specjalistycznych klejnotów lub części zegarkówSą również szeroko stosowane w liniach inżynierskich przechodzących na automatyzację, zapewniając spójny interfejs dla niestandardowych narzędzi.Ponieważ przestrzegają nieoficjalnego standardu branżowego, 2 lub 4 cali,pozostają kompatybilne z istniejącymi akcesoriami do opakowań gofletowych, takimi jak okładki i klipsy, zapewniając jednocześnie całkowicie dostosowane środowisko wewnętrzne.
Dostosowanie
Zapewniamy kompleksową usługę projektowania od zera, aby zaspokoić najtrudniejsze potrzeby opakowań.na przykład podłoże, które podnoszą część w celu ochrony elementów po dolnej stronieMożna określić rodzaj materiału (przewodzący ABS, PC lub żywice wysokotemperaturowe),Kodowanie kolorystyczne dla identyfikacji partiiNiezależnie od tego, czy twoja część wymaga izolacji końcowej czy specjalistycznej ochrony podkładki, nasz zespół może zoptymalizować geometrię kieszeni, aby zapewnić 100% wyrównanie.Do potrzeb małych objętości, oferujemy również opcje obróbki CNC lub druku 3D, chociaż formowane tacki pozostają złotym standardem dla wysokiej precyzji, bezpiecznej masowej produkcji ESD.
O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo o wysokiej technologii, które integruje projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testów IC,oraz półprzewodnikowy proces wytwarzania płytek w automatycznej obróbce, przewozu i transportu, aby zapewnić klientom usługi pod klucz.

Dlaczego wybrać nas:

  • Producent bezpośredni z fabryki tacy JEDEC & IC
  • Koncepcje zgodne z JEDEC, zgodne z automatyzacją
  • Wsparcie dostosowania OEM i ODM
  • Konsekwentna jakość i stabilne zaopatrzenie
  • Zaufanie światowych klientów półprzewodników
