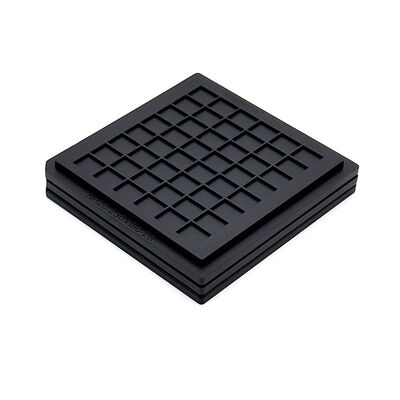

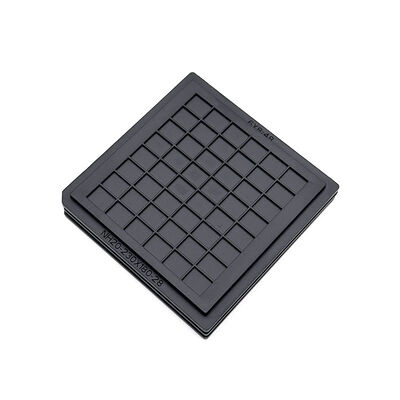

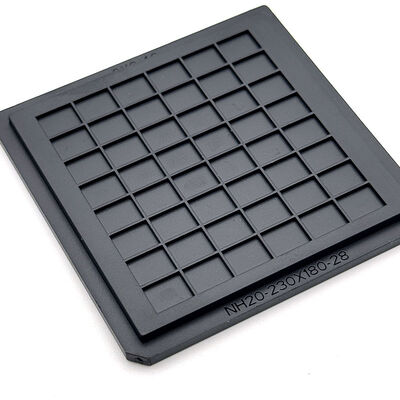

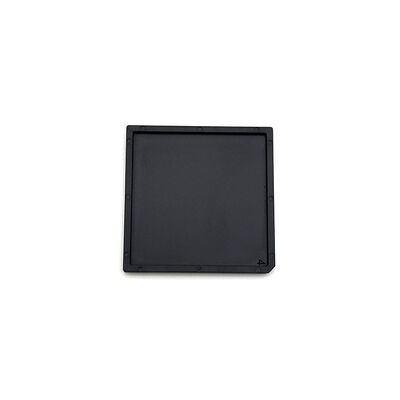

Trwałe antystatyczne 2calowe płytki z płytkami wafelkowymi do badania i rozwoju, prototypowania i montażu seryjnych

Trwałe antystatyczne 2calowe płytki z płytkami wafelkowymi do badania i rozwoju, prototypowania i montażu seryjnych

Nazwa marki: Hiner-pack
Numer modelu: HN24080
MOQ: 500
Cena £: TBC
Warunki płatności: 100% Prepayment
Zdolność do zaopatrzenia: 2000PCS/Day
Szczegółowe informacje
Miejsce pochodzenia:
SHENZHEN CHINY
Orzecznictwo:
ISO 9001 ROHS SGS
Tworzywo:
ABS
Metoda formowania:
Formowanie wtryskowe
Wypaczenie:
Maks. 0,2 mm
Kolor:
Czarny
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Nieruchomość:
Esd
Wymiary:
50,7 x 50,7 x 4 mm
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Opis produktu
Trwałe antystatyczne tacki na wafle 2-calowe do prototypowania B+R i montażu wsadowego
Tacka na wafle jest pozycjonowana jako ekonomiczny, wysoce użyteczny nośnik, idealny do laboratoriów badawczo-rozwojowych, linii inżynieryjnych i montażu prototypów wsadowych, gdzie priorytetem są koszty początkowe i szybkie wdrożenie. Zachowując wysoką jakość i precyzję wymaganą w mikroelektronice, ta tacka skupia się na powszechnie akceptowanym formacie 2x2 cale, który jest wygodny dla małych, wrażliwych części. Jest wykonana z wysokiej jakości, trwale antystatycznego materiału ABS. Materiał ten zapewnia niezbędną ochronę ESD wymaganą do bezpiecznego obchodzenia się z gołymi kostkami i pakietami w skali chipów (CSP) bez wyższych kosztów związanych ze specjalistycznymi materiałami nadającymi się do wypieku lub wzmocnionymi włóknem węglowym, co czyni ją doskonałym rozwiązaniem dla początkujących.
Kluczowe cechy/korzyści
  • Trwały antystatyczny materiał ABS

  • Idealny kompaktowy rozmiar 2x2 cale

  • Szybka personalizacja
  • Możliwość układania w stosy i bezpieczne przenoszenie
  • Precyzyjne formowanie do wyrównania
Specyfikacje
Marka Hiner-pack
Model HN24080
Materiał ABS
Typ tacki Tacka na wafle 2-calowa
Kolor Czarny
Rezystancja 1.0x10⁴ - 1.0x10¹¹ Ω
Rozmiar zewnętrzny 50.7x50.7x4mm
Rozmiar komory 5.84x4.57x0.72mm
Ilość w matrycy 6x8=48 szt.
Odkształcenie MAKS. 0.2mm
Usługi Akceptujemy OEM, ODM
Certyfikaty RoHS, ISO
Zastosowania
Ta tacka na wafle jest stosowana głównie na początkowych etapach cyklu życia komponentów i w procesach o niższej objętości. Jest idealna do: Użytku w laboratoriach B+R, zapewniając bezpieczny i zorganizowany sposób zarządzania i testowania małych ilości nowych projektów półprzewodnikowych lub optycznych; Montażu prototypów i serii inżynieryjnych, umożliwiając szybkie i bezpieczne obchodzenie się z ograniczonymi partiami komponentów przed skalowaniem produkcji; Ręcznego sortowania i inspekcji kostek, gdzie kompaktowy rozmiar tacki i stabilne kieszenie ułatwiają łatwą manipulację ręczną i wizualne kontrole jakości; oraz Wewnętrznego transferu komponentów, zapewniając tani i bezpieczny nośnik do przenoszenia komponentów między różnymi stanowiskami pracy w zakładzie. Ponieważ wiele istniejących procesów już wykorzystuje format tacki na wafle, ta tacka oferuje łatwy, niskiego ryzyka punkt wejścia dla nowych komponentów wchodzących do ustalonych przepływów pracy, czyniąc przejście płynnym i budżetowym.
Personalizacja
Personalizacja tacki skoncentrowanej na B+R kładzie nacisk na funkcjonalność i minimalne koszty jednorazowe (NRE). Chociaż standardowym materiałem jest antystatyczny ABS, oferujemy personalizację: Specyficzne geometrie kieszeni dostosowane do ochrony krytycznych cech, takich jak pola kontaktowe lub soczewki w komponentach prototypowych; Kodowanie kolorami przy użyciu różnych antystatycznych żywic do wizualnego rozróżniania różnych rewizji komponentów lub partii testowych; oraz Uproszczone projekty form zoptymalizowane pod kątem zmniejszenia opłat NRE za całkowicie nowe niestandardowe geometrie. Jesteśmy również w stanie zintegrować podstawowe funkcje wyrównania, takie jak nacięcia lub zwężane ścianki, aby pomieścić próby półautomatycznego pobierania i umieszczania na wczesnym etapie. Nasza wiedza pozwala nam dostarczać niestandardowe kieszenie i specyficzne funkcje bez nadmiernego inżynierowania rozwiązania, skupiając się na szybkości i opłacalności dla wymagań niskiej objętości.
