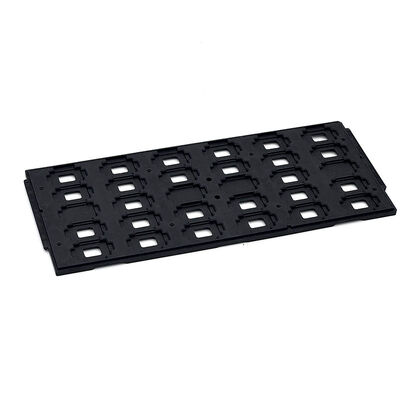

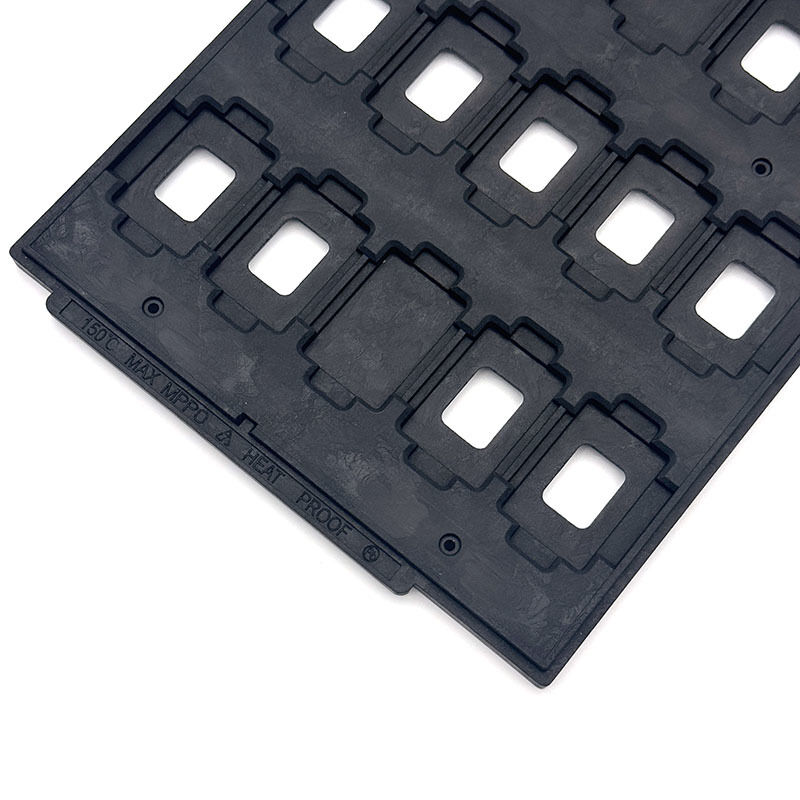

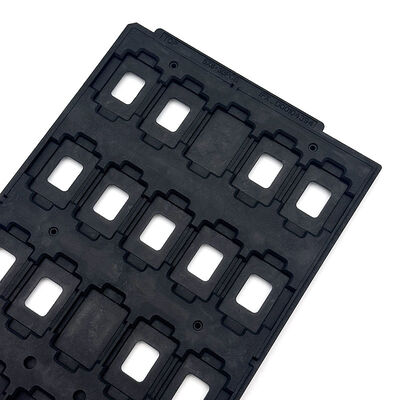

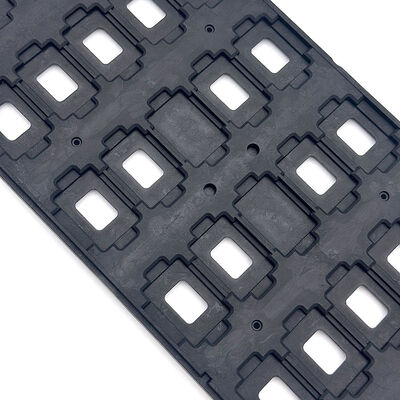

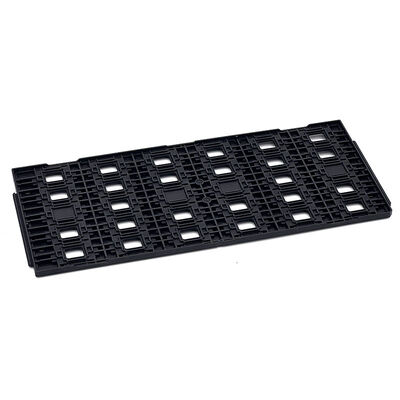

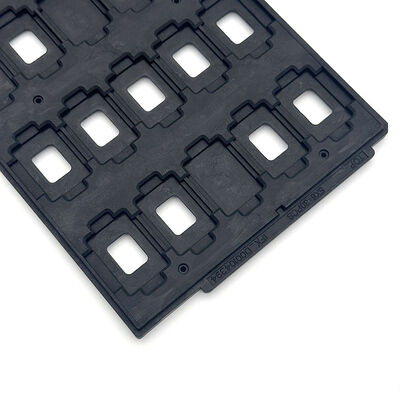

Tacki JEDEC na bezpieczne przechowywanie komponentów półprzewodnikowych

Tacki JEDEC na bezpieczne przechowywanie komponentów półprzewodnikowych

Nazwa marki: Hiner-pack
Numer modelu: HN25072
MOQ: 500
Cena: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar jamy:
28 × 18,8 × 3,53 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Płaskość:
Mniej niż 0,75 mm
Pojemność:
5X6=30 szt
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Opis produktu
Tacki JEDEC do bezpiecznego przechowywania komponentów półprzewodnikowych

Szukasz niezawodnych nośników dla wrażliwych chipów półprzewodnikowych? Tacki JEDEC przeznaczone do przechowywania i transportu chipów. Wytrzymują wysoką temperaturę pracy, blokują kurz i chronią delikatne części elektroniczne przed uszkodzeniami fizycznymi.



Pasują do różnych modeli chipów. Niestandardowy układ komór jako kluczowa usługa. Dostosuj wymiary, liczbę komór i odporność na ciepło, aby spełnić unikalne wymagania projektu.



Praca przy montażu półprzewodników, testowaniu chipów i transporcie komponentów. Utrzymują stabilność chipów podczas obróbki w wysokiej temperaturze. Zapewniają stabilną ochronę w całym procesie produkcyjnym.

Kluczowe cechy/korzyści
  • Materiały zgodne z RoHS
  • Właściwości antystatyczne chronią chipy
  • Konfigurowalny projekt komór
  • Bezpieczne mocowanie komponentów
  • Precyzyjne komory mocno blokują komponenty
Specyfikacje
Marka Hiner-pack
Model HN25072
Materiał MPPO
Typ opakowania JEDEC
Kolor Czarny
Rezystancja 1.0×10⁴ - 1.0×10¹¹ Ω
Rozmiar zewnętrzny 322.6×135.9×7.62 mm
Rozmiar komory 28×18.8×3.53 mm
Ilość w matrycy 5X6=30 SZT.
Odkształcenie MAX 0.75mm
Usługa Akceptujemy OEM, ODM
Opcje niestandardowych kieszeni Dostępne
Zastosowania

Obsługa testowania chipów półprzewodnikowych i produkcji z reflow w wysokiej temperaturze. Zabezpieczanie części elektronicznych w zautomatyzowanych liniach montażowych.


Pasuje do masowego transportu komponentów i magazynowania. Osłona wrażliwych jednostek IC do lokalnych i transgranicznych przesyłek. Dostarczanie niestandardowych rozwiązań dla specjalnych specyfikacji chipów.

Pakowanie i wysyłka/usługi
Staranne układanie z przekładkami ochronnymi w kartonach. Solidne opakowanie zewnętrzne zapobiega uszkodzeniom w wyniku kolizji. Wysyłka drogą morską, lotniczą lub ekspresową. Utrzymanie stabilnego czasu realizacji. Niezawodne pakowanie obniża ryzyko przy transporcie na długie dystanse.
O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo high-tech integrujące projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także proces produkcji płytek półprzewodnikowych w zakresie automatycznego przenoszenia, transportu i przewozu, aby zapewnić klientom kompleksowe usługi.

Dlaczego warto nas wybrać:

  • Bogate doświadczenie w tackach JEDEC / IC / Waffle Pack
  • Możliwość projektowania form we własnym zakresie
  • Szybki rozwój prototypów
  • Ścisły proces kontroli jakości
  • Stabilne dostawy dla globalnych klientów z branży półprzewodnikowej
