Wytrzymałe tacki JEDEC IC dla bezpieczeństwa płytek i czystych środowisk

Wytrzymałe tacki JEDEC IC dla bezpieczeństwa płytek i czystych środowisk

Nazwa marki: Hiner-pack
Numer modelu: HN25015
MOQ: 500
Cena: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: T/T
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
ROHS, ISO
Waga tacy:
Różnie, zazwyczaj do 500 gramów na wnękę
Kolor:
Czarny
Zapewnienie jakości:
Gwarancja dostawy, niezawodna jakość
Rozmiar jamy:
13×20,5×1,26 mm
Formuły handlowe:
Exw, FOB, CIF, DDU, DDP
Typ pleśni:
Zastrzyk
Wielokrotnego użytku:
Tak
Kształt tacy:
Prostokątny
Czysta klasa:
Czyszczenie ogólne i ultradźwiękowe
Typ Ic:
BGA, QFP, QFN, LGA, PGA
Poziom pakowania:
Pakiet Transportowy
Płaskość:
Mniej niż 0,76 mm
Pojemność:
12X6=72 SZT
Szczegóły pakowania:
karton, paleta
Możliwość Supply:
2000 sztuk/dzień
Podkreślić:

Taśmy IC JEDEC do bezpieczeństwa płytek

,

czyste środowisko

,

tacy IC

Opis produktu

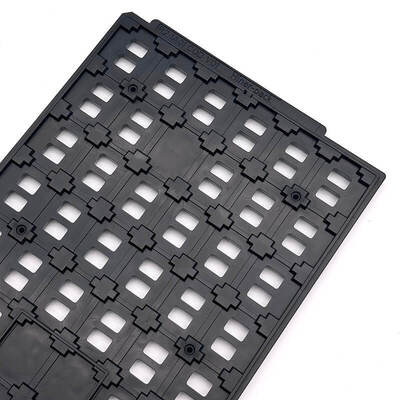

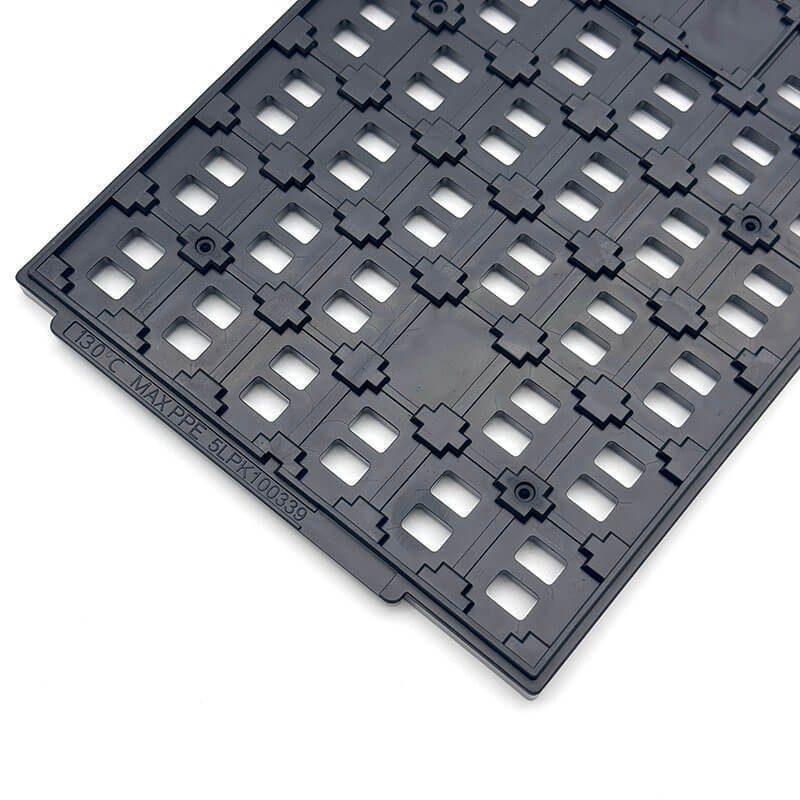

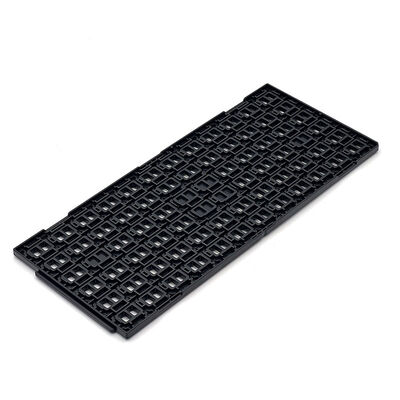

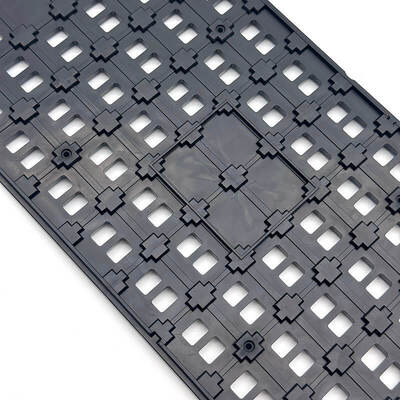

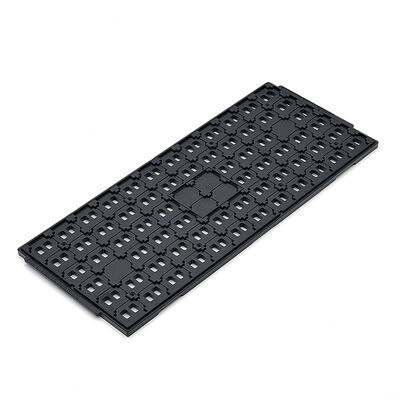

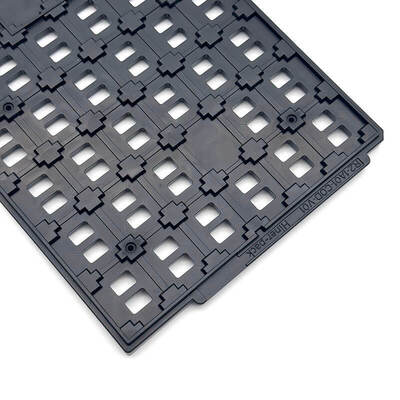

Trwałe tace IC JEDEC zapewniające bezpieczeństwo płytek i czyste środowisko
Chroń delikatne płytki półprzewodnikowe w czystych środowiskach produkcyjnych. Zapewniają niezawodną integralność strukturalną, aby zapobiec uszkodzeniu komponentów. Odporność na wysokie temperatury do 130°C zapewnia stabilną wydajność przemysłową. Szukasz zaufanych rozwiązań w zakresie tacek do bezpiecznego przenoszenia płytek?

Idealnie dopasuj zautomatyzowane linie produkcyjne i operacje w pomieszczeniach czystych. Wykonuj stale procedury przenoszenia i przechowywania płytek. Płynnie dostosowuj się do różnorodnych procesów produkcji półprzewodników.

Obsługa w pełni dostosowanych rozmiarów wgłębień i projektów układów. Przestrzegaj standardów branżowych dotyczących czystej produkcji. Dostarczaj rozwiązania dostosowane do indywidualnych potrzeb, które spełniają unikalne wymagania produkcyjne półprzewodników.
Kluczowe cechy/korzyści
  • Solidna integralność strukturalna
  • Skuteczna ochrona przed kurzem
  • Czysta kompatybilność produkcyjna
  • Niezawodna ochrona płytek
  • Niestandardowy projekt wnęki i układu
Dane techniczne
Marka Pakiet Hiner
Model HN25015
Tworzywo ŚOI
Typ opakowania JEDEC
Kolor Czarny
Opór 1,0×10⁴ - 1,0×10¹¹ Ω
Rozmiar linii konturu 322,6 × 135,9 × 8,35 mm
Rozmiar wnęki 13×20,5×1,26mm
ILOŚĆ matrycy 12X6=72 SZT
Wypaczenie MAKS. 0,76 mm
Praca Zaakceptuj OEM, ODM
Niestandardowe opcje kieszeni Dostępny
Aplikacje
Obsługuj obsługę płytek półprzewodnikowych, montaż w wysokiej temperaturze, produkcję w pomieszczeniach czystych i operacje przechowywania komponentów. Dostosuj się do zautomatyzowanych linii produkcyjnych, środowisk pomieszczeń czystych klasy 100/1000 i precyzyjnego systemu montażu

Wykorzystywany również w międzyzakładowym transferze płytek, usługach testowania stron trzecich i zarządzaniu zapasami gotowych urządzeń. Obsługuj zintegrowanych producentów urządzeń, odlewnie półprzewodników i czyste zakłady produkcyjne.
Usługi niestandardowe
Zapewnij indywidualne dostosowanie tacek układów scalonych JEDEC. Ściśle współpracuj z klientami, aby określić podziałkę wnęki, głębokość kieszeni i wzmocnienia konstrukcyjne dla określonych typów płytek. Opracuj warianty materiałów PPE odpornych na wysoką temperaturę, aby sprostać wymaganiom procesu w temperaturze 130°C. Weryfikacja prototypów poprzez testy wibracji i cyklicznych zmian temperatury, dostarczając spersonalizowane rozwiązania w zakresie tac, które zwiększają wydajność czystej produkcji i chronią płytki na każdym etapie produkcji.
O nas:
Hiner-pack® została założona w 2013 roku. Jest to zaawansowane technologicznie przedsiębiorstwo, które integruje projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testowania układów scalonych, a także proces produkcji płytek półprzewodnikowych w zakresie zautomatyzowanej obsługi, przenoszenia i transportu, aby zapewnić klientom usługi „pod klucz”.

Dlaczego warto wybrać nas:

  • Bogate doświadczenie w tacach JEDEC / IC / waflach
  • Możliwość projektowania form we własnym zakresie
  • Szybkie opracowanie prototypu
  • Ścisły proces kontroli jakości
  • Stabilne dostawy dla globalnych klientów półprzewodników
