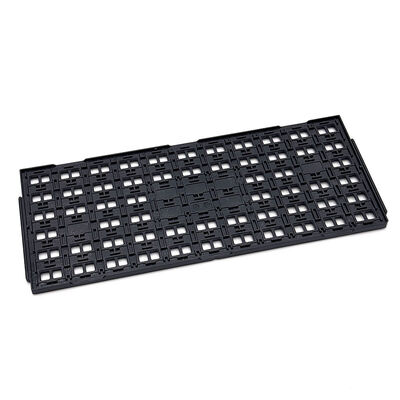

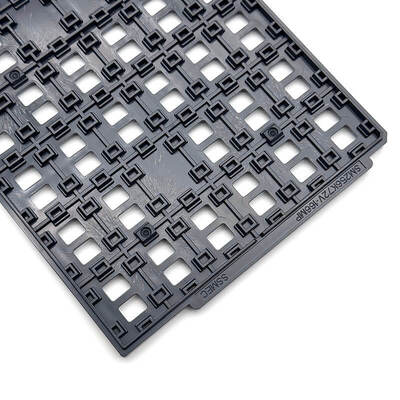

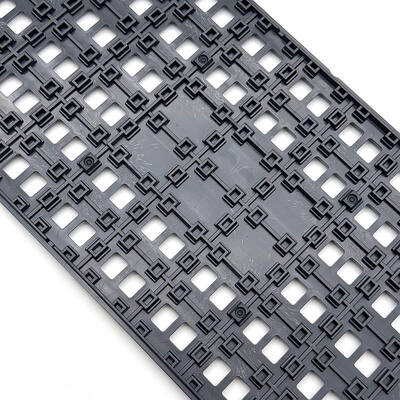

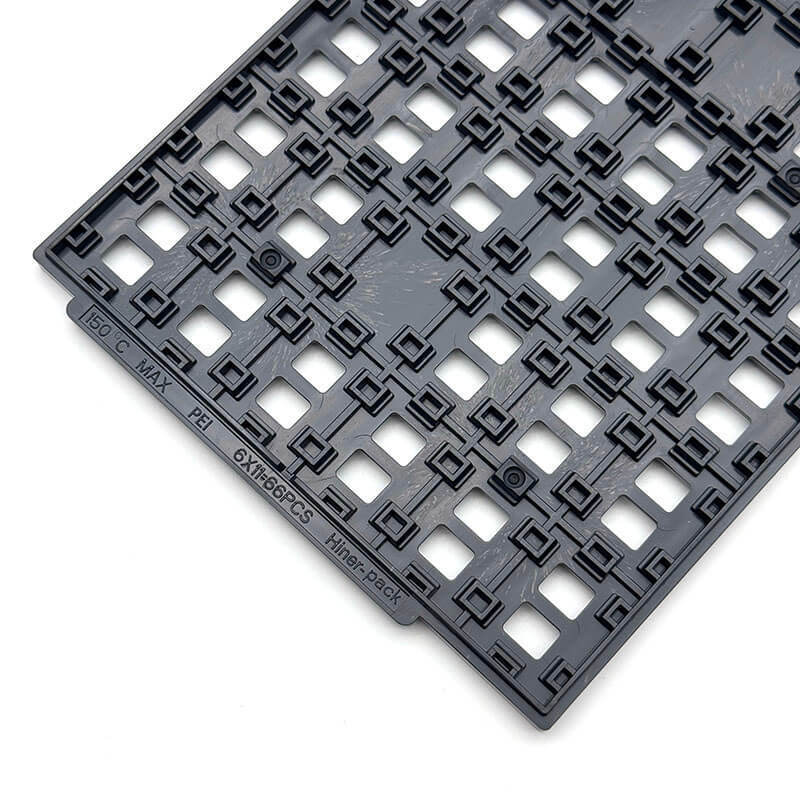

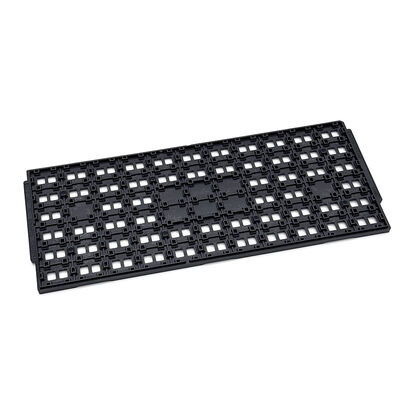

Wysokiej precyzji tacy JEDEC dla IC z cienką wysokością

Nazwa marki:	Hiner-pack
Numer modelu:	HN24239
MOQ:	500 SZT
Cena £:	$1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities）
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	2000 sztuk/dzień

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ROHS, ISO

Waga tacy:

Różnie, zazwyczaj do 500 gramów na wnękę

Kolor:

Zwykle czarny lub ciemnoszary dla ochrony ESD

Zapewnienie jakości:

Gwarancja dostawy, niezawodna jakość

Rozmiar jamy:

14x22x1,96 mm

Formuły handlowe:

Exw, FOB, CIF, DDU, DDP

Typ pleśni:

Zastrzyk

Wielokrotnego użytku:

Tak

Kształt tacy:

Prostokątny

Czysta klasa:

Czyszczenie ogólne i ultradźwiękowe

Typ Ic:

BGA, QFP, QFN, LGA, PGA

Poziom pakowania:

Pakiet Transportowy

Płaskość:

Mniej niż 0,76 mm

Pojemność:

6x11=66 szt

Szczegóły pakowania:

karton, paleta

Możliwość Supply:

2000 sztuk/dzień

Podkreślić:

Tacka JEDEC bezpieczna ESD dla układów scalonych

Tacka do przechowywania układów scalonych o małym rastrze

Tacka JEDEC kompatybilna z automatyzacją

Opis produktu

Wysokiej precyzji tacy JEDEC dla IC z cienką wysokością

Nasze tacy JEDEC są zaprojektowane dla maksymalnej ochrony i wydajności w produkcji półprzewodników.

Jeśli IC wymagają precyzyjnego pozycjonowania lub mają niestandardowe wymiary, zalecamy w pełni spersonalizowaną tacę JEDEC dostosowaną do komponentów.Nasze niestandardowe wzory kieszeni optymalizują odległość między jamami dla płynnego automatycznego wyboru i umieszczenia, zmaksymalizuj pojemność magazynową na tacę i upewnij się, że twoje IC o drobnym rozmiarze są bezpiecznie trzymane przez całą produkcję.Rozwiązanie to nie tylko chroni wrażliwe półprzewodniki, ale również spełnia wymagania opakowaniowe przy, wysokiej precyzji.

Płytka JEDEC jest krytycznym nośnikiem dla IC o cienkiej wysokości, półprzewodników i komponentów elektronicznych, wykorzystywanych do automatycznej obsługi, inspekcji, transportu i długoterminowego przechowywania.Każda kieszonka w naszych tackach jest precyzyjnie obrobiona, aby dopasować się do dokładnych wymiarów Twoich konkretnych IC.Materiał bezpieczny przed ESD i ścisła kontrola płaskości zapewniają ochronę elektrostatyczną i stabilne pozycjonowanie, co czyni personalizację idealnym rozwiązaniem opakowaniowym dla zastosowań półprzewodników o wysokiej precyzji.

Kluczowe cechy/korzyści

Wysokiej precyzji otworydla IC o cienkiej odgłosności (≤ 0,5 mm)
Bezpieczeństwo ESDo odporności powierzchniowej 1E41E11 Ω
Kompatybilne zautomatyczne systemy obsługi
Całkowiciekieszeni komórkowych
Trwały materiał dodługi cykl życia

Specyfikacje

Marka		Zestaw z wątrobą
Model		HN24239
Materiał		ABS
Rodzaj opakowania		JEDEC
Kolor		Czarne
Odporność		1.0×104 - 1,0×1011 Ω
Wielkość linii zarysu		3220,6 × 135,9 × 7,62 mm
Rozmiar otworu		14x22x1,96 mm
Macierza QTY		6x11=66 PCS
Strona warpage		Max 0,76 mm
Usługa		Akceptuj OEM, ODM
Niestandardowe opcje kieszeni		Dostępne

Wnioski

Płytki JEDEC są szeroko stosowane do:Ochrona IC podczas produkcji i transportu, zwłaszcza dla urządzeń wrażliwych na ESD

Opakowania IC o cienkiej smole (QFN, BGA, CSP)
Automatyczne systemy wybierania i umieszczania
Inspekcja i badania półprzewodników
Logistyka i magazynowanie IC

Opakowanie i wysyłka/ Usługi

Nasze precyzyjne tacki JEDEC są zapakowane w trwałe, anty-statyczne materiały zabezpieczone przed ESD z bezpieczną konstrukcją układania i wstawieniami amortyzatorami.zapewnienie maksymalnej ochrony przed uszkodzeniami fizycznymi, rozładowania elektrostatycznego i zanieczyszczenia podczas transportu i przechowywania.

Wszystkie przesyłki są w pełni śledzone i obsługiwane przez zaufanych globalnych przewoźników logistycznych, zapewniając niezawodną, terminową dostawę na całym świecie do Twoich obiektów.Zapewniamy elastyczne opcje wysyłki w celu zaspokojenia pilnych potrzeb produkcyjnych, w tym przyspieszoną wysyłkę w przypadku nagłych zamówień oraz kompleksową dokumentację wysyłki w celu usprawnienia odprawy celnej w przypadku zamówień międzynarodowych.

O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo o wysokiej technologii, które integruje projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testów IC,oraz półprzewodnikowy proces wytwarzania płytek w automatycznej obróbce, przewozu i transportu, aby zapewnić klientom usługi pod klucz.

Dlaczego wybrać nas:

Bogate doświadczenie wJEDEC / IC / tacki do opakowań gofletowych
Możliwość projektowania form wewnętrznych
Szybki rozwój prototypu
Ścisły proces kontroli jakości
Stabilne zaopatrzenie globalnych klientów w półprzewodniki
