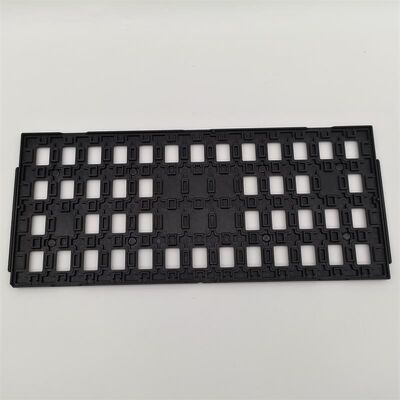

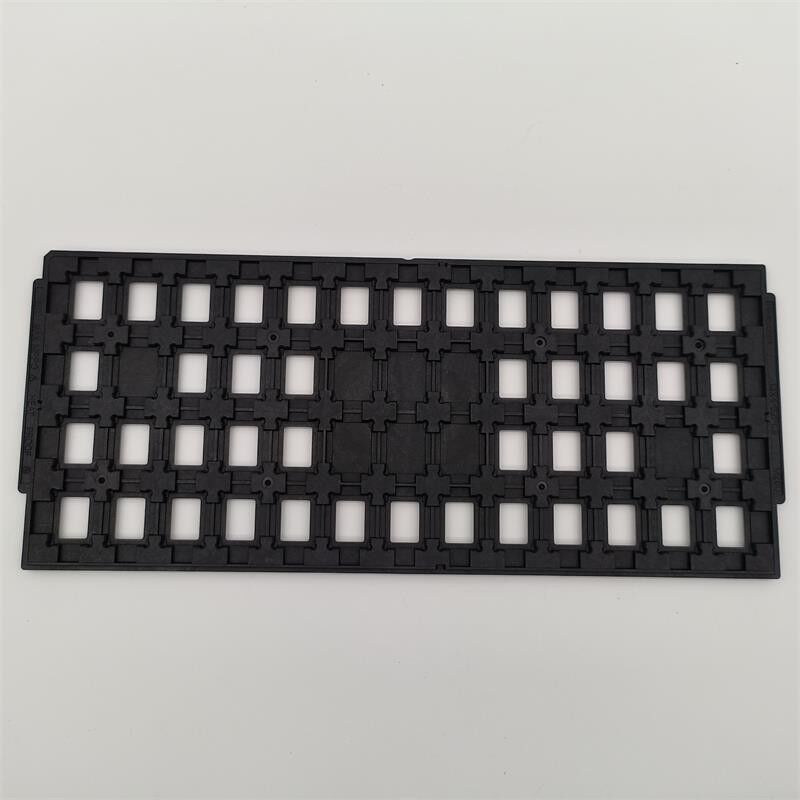

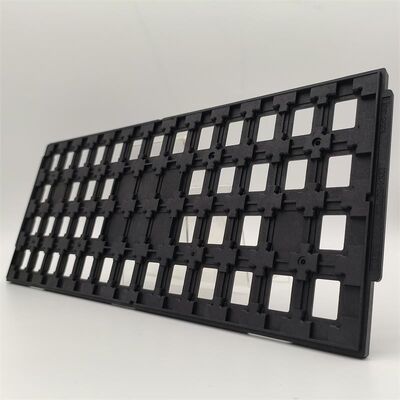

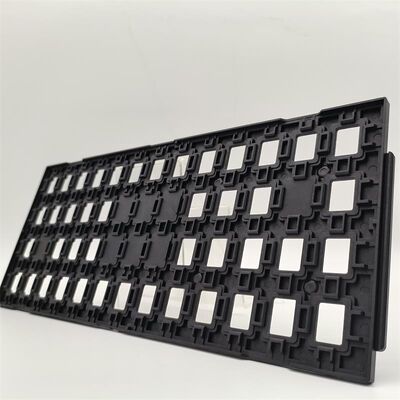

Standardowa tacka JEDEC na półprzewodniki AI

Standardowa tacka JEDEC na półprzewodniki AI

Nazwa marki: Hiner-pack
Numer modelu: HN23072
MOQ: 500szt
Cena £: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Warunki płatności: 100% płatności z góry
Zdolność do zaopatrzenia: 2000 sztuk/dzień
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
RoHS、ISO
Matryca:
4×13=52szt
Odporność na wilgotność:
Do 90%
Rozmiar jamy:
21,18 x 16,08 x 2,6 mm
Pojemność wagowa:
Różnie, zazwyczaj do 500 gramów na wnękę
Odporność na promieniowanie UV:
Tak
Wypaczenie:
Mniej niż 0,76 mm
Możliwość ponownego użycia:
Wielokrotnego użytku
Aplikacja:
Obsługa, przechowywanie i wysyłka układów scalonych
Szczegóły pakowania:
70 ~ 100 sztuk/karton (w zależności od zapotrzebowania klienta)
Możliwość Supply:
2000 sztuk/dzień
Podkreślić:

Płytka IC JEDEC do półprzewodników

,

standardowa tablica macierzowa JEDEC

,

Tacy do produkcji półprzewodników AI

Opis produktu
Standardowa tablica IC JEDEC dla zaawansowanej produkcji półprzewodników AI
Ta matrycowa tablica zgodna z JEDEC jest dostosowana do producentów, którzy potrzebują wydajnych rozwiązań obsługi w środowiskach precyzyjnej elektroniki.zapewnia niezbędną ochronę ESD przy jednoczesnym zachowaniu jednolitości konstrukcyjnej podczas wielokrotnych cykli obsługi.
Jego zintegrowane funkcje lokalizacji i wyrównania obsługują szybkie i dokładne pozycjonowanie na liniach automatycznych, a formowane kieszenie zapewniają bezpieczne zamknięcie urządzenia podczas testowania, montażu,i wysyłki.
Kluczowe cechy/korzyści
  • W pełni zgodne z wymaganiami JEDEC dotyczącymi kompatybilności z globalnym sprzętem przetwarzającym.
  • Wykonane z przewodzących materiałów, które zapewniają stałą ochronę przed ESD, pomagając chronić wrażliwe elementy.
  • Precyzyjnie ukształtowane komórki utrzymują części w stałej orientacji, zmniejszając błędy obsługi i przesunięcie urządzenia.
  • Zaprojektowany do kompatybilności z narzędziami do odbioru próżniowego, ramionami mechanicznymi i systemami zasilającymi w linii.
  • Odporny na obciążenia operacyjne podczas przetwarzania i przechowywania przy zachowaniu płaskości tacy i integralności kieszeni.
  • Przełączone krawędzie umożliwiają stabilne, oszczędne na przestrzeni układanie, zarówno w trakcie procesu, jak i w składzie.
Specyfikacje
Marka Zestaw z wątrobą
Model HN23072
Materiał MPPO/PPE
Rodzaj opakowania BGA,QFP,QFN,LGA,PGA
Kolor Czarne
Odporność 1.0×104 - 1,0×1011 Ω
Wielkość linii zarysu 3220,6 × 135,9 × 7,62 mm
Rozmiar otworu 21.18x16.08x2.6mm
Macierza QTY 4 x 13 = 52 PCS
Strona warpage Max 0,76 mm
Usługa Akceptuj OEM, ODM
Certyfikaty RoHS, ISO
Wnioski
Te tacki są idealne do produkcji elektroniki, linii montażowych, pomieszczeń czystych i zautomatyzowanych systemów obsługi.Ich wszechstronność obejmuje wyświetlacze z tac akrylowych i aplikacje do zarządzania zapasami.
  • Zbudowane do montażu IC, automatycznej inspekcji i testowania półprzewodników
  • Idealny do operacji, w których prędkość i precyzja obsługi są kluczowe.
  • Od opakowania na poziomie chipa po montaż modułu systemowego, łączy się łatwo zarówno w konfiguracjach procesów linijnych, jak i seryjnych.
  • Zapewnia niezawodne pozycjonowanie i bezpieczeństwo części na każdym etapie, w czystym pomieszczeniu lub na standardowym etapie produkcji.

Dostosowanie:

Elastyczna konstrukcja tacy obsługuje szeroki zakres konfiguracji dostosowanych do potrzeb, aby sprostać specyficznym wyzwaniom produkcyjnym:

• Dostosowane układy kieszeni: dostosować rozmiar, liczbę lub rozstawienie kieszeni do nie standardowych wymiarów lub kształtów części.

• Opcje kodowania kolorów: do identyfikacji typów produktów, stanowisk roboczych lub fazy produkcji należy używać materiałów bezpiecznych dla ESD w wybranych kolorach.

• Oznakowanie w formie: Dodawanie identyfikatorów lub funkcji śledzenia specyficznych dla klienta podczas produkcji w celu wyraźnej i trwałej identyfikacji.

• Specjalne funkcje wyrównania: modyfikacja krawędzi lub dodanie kart indeksowania specyficznych dla narzędzi w celu optymalizacji wydajności w zastrzeżonych systemach obsługi.

O nas:
Hiner-pack® została założona w 2013 roku. Jest to przedsiębiorstwo o wysokiej technologii, które integruje projektowanie, badania i rozwój, produkcję, sprzedaż opakowań i testów IC,oraz półprzewodnikowy proces wytwarzania płytek w automatycznej obróbce, przewozu i transportu, aby zapewnić klientom usługi pod klucz.

Dlaczego wybrać nas:

  • Producent bezpośredni z fabryki tacy JEDEC & IC
  • Koncepcje zgodne z JEDEC, zgodne z automatyzacją
  • Wsparcie dostosowania OEM i ODM
  • Konsekwentna jakość i stabilne zaopatrzenie
  • Zaufanie światowych klientów półprzewodników
