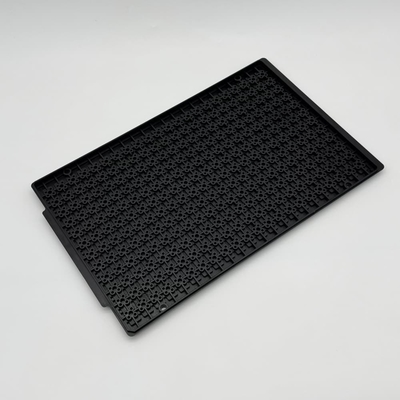

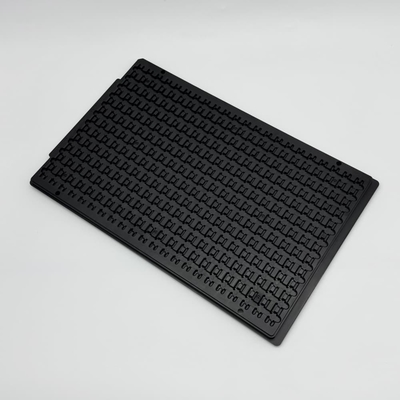

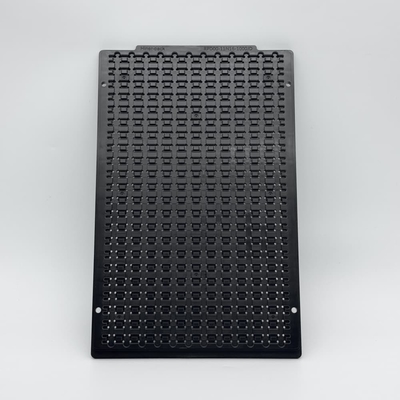

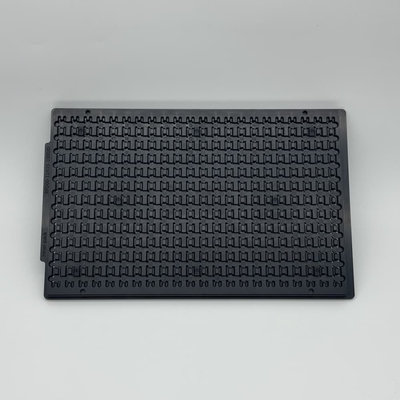

Niestandardowa taca na chipy o wymiarach kieszeni 8,2 * 9,2 * 2,8 mm, odpowiednia dla przemysłu półprzewodników

Niestandardowa taca na chipy o wymiarach kieszeni 8,2 * 9,2 * 2,8 mm, odpowiednia dla przemysłu półprzewodników

Nazwa marki: Hiner-pack
Numer modelu: HN24013
MOQ: 500 PCS
Cena £: TBC
Warunki płatności: 100% Prepayment
Zdolność do zaopatrzenia: 2000PCS/Day
Szczegółowe informacje
Orzecznictwo:
ISO9001, SGS, ROHS
Dostosowana obsługa:
Wsparcie standardowe i niestandardowe
Cechy tacki:
Możliwość układania w stosy ESD
Przetwarzanie:
Wstrzyknięcie
Kolor:
czarny
certyfikaty:
ISO 9001, Rohs, SGS
MOLD nr:
HN24013
Wypaczenie:
mniej niż 0,76 mm
Packaging Details:
80~100pcs/carton
Supply Ability:
2000PCS/Day
Podkreślić:

przemysł półprzewodnikowy na zamówienie

,

tacy z elementami elektronicznymi z kieszenią

,

8.2x9.2x2.8mm tacy z chipami do półprzewodników

Opis produktu

Opis produktu:


  • Tace JEDEC obsługują elastyczne usługi dostosowywania, aby zaspokoić zróżnicowane potrzeby różnych klientów. Klienci mogą precyzyjnie dostosować wymiary tacy w oparciu o specyficzne cechy swoich produktów IC, zapewniając optymalne dopasowanie do konkretnych rozmiarów IC
  • Ponadto, typy materiałów mogą być również wybierane zgodnie z potrzebami rzeczywistych scenariuszy użytkowania. Na przykład, podczas pracy w środowiskach o wysokiej temperaturze, można użyć materiałów odpornych na wysokie temperatury, zapewniając silne wsparcie dla spersonalizowanej produkcji i specjalnych scenariuszy zastosowań przedsiębiorstw

Cechy:

Wymiary zewnętrzne

355.35*225.35*10mm

Rozmiar kieszeni 8.2*9.2*2.8mm
Ilość w macierzy

12*22=264 szt.

Materiał

Czarny ABS/PC

Certyfikaty ISO 9001, ROHS, SGS
Nr formy HN24013
Przetwarzanie Wtrysk
Wypaczenie Mniej niż 0.76mm
Rezystancja powierzchniowa

1.0x10E4~1.0x10E11Ω


Zastosowania:


  • Proces pakowania i testowania chipów elektroniki użytkowej, takich jak chipy do smartfonów i tabletów, służy do przenoszenia chipów i wykonywania różnych procedur przetwarzania.
  • Produkcja chipów komputerowych, w tym przepływ produkcji procesorów, GPU, chipów pamięci itp., zapewnia stabilną transmisję chipów między różnymi procesami. ​
  • W dziedzinie chipów IoT zapewniamy wsparcie w zakresie przechowywania i transportu dla różnych chipów czujników IoT i chipów komunikacyjnych, spełniając potrzeby miniaturyzacji i wysokiej precyzji urządzeń IoT.



Niestandardowa taca na chipy o wymiarach kieszeni 8,2 * 9,2 * 2,8 mm, odpowiednia dla przemysłu półprzewodników 0


Pakowanie i wysyłka:

  • Tace IC JEDEC zostały zaprojektowane tak, aby bezpiecznie przechowywać elementy układów scalonych (IC) podczas wysyłki i przechowywania. Tace te są wykonane z trwałych materiałów, aby chronić IC przed uszkodzeniem i zapewnić bezpieczne obchodzenie się z nimi.
  • Pakowanie: Tace IC JEDEC są pakowane w solidne kartonowe pudełka, aby zapobiec potencjalnym uszkodzeniom podczas transportu. Każda taca jest indywidualnie owinięta w materiał ochronny, aby dodatkowo zabezpieczyć elementy IC.
  • Wysyłka: Tace IC JEDEC są wysyłane w pudełkach z odpowiednią amortyzacją, aby absorbować wszelkie wstrząsy lub uderzenia podczas transportu.


Niestandardowa taca na chipy o wymiarach kieszeni 8,2 * 9,2 * 2,8 mm, odpowiednia dla przemysłu półprzewodników 1

FAQ:


P1: Jaka jest nazwa marki tac IC?

A1:  Nazwa marki tac IC to Hiner-pack.


P2: Jaki jest numer modelu tac IC?

A2:  Numer modelu tac IC to JEDEC TRAY SERIES HN24013.


P3: Gdzie produkowane są tace IC?

A3:  Tace IC są produkowane w Chinach.


P4: Jakie certyfikaty posiadają tace IC?

A4:  Tace IC posiadają certyfikaty ISO9001, SGS i ROHS.


P5: Jakie jest minimalne zamówienie dla tac IC?

A5:  Minimalne zamówienie dla tac IC to 500 szt.
