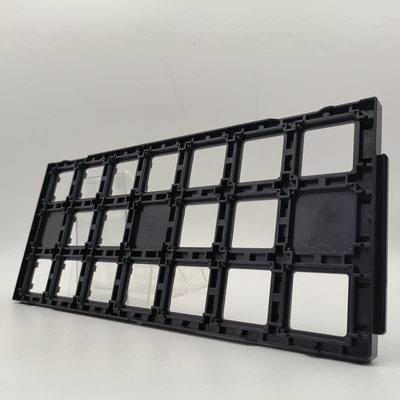

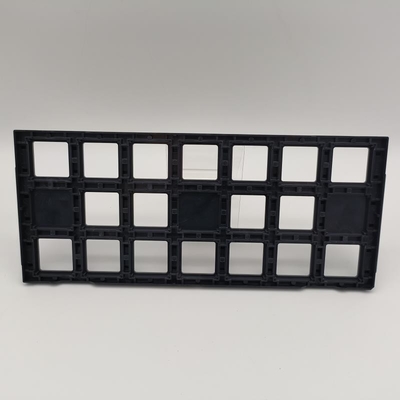

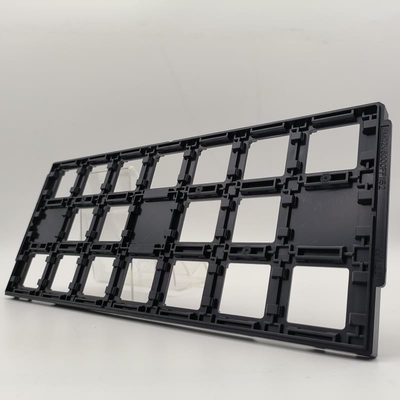

Wysokiej precyzji antystatycznej pamięci tacy ESD obwód zintegrowany JEDEC IC chip tacy STM

Wysokiej precyzji antystatyczna pamięć ESD obwód zintegrowany JEDEC Ic Chip STM Tray

Przeciwstatyczna standardowa tablica macierzysty MPPO dla modułów PCB

Zaletą opakowań na tacy JEDEC jest to, że mogą one chronić produkty przed uszkodzeniem i zanieczyszczeniem podczas transportu i przechowywania.Płytki TRAY mogą skutecznie izolować i chronić produkty przed tarciem i zderzeniami, a jednocześnie może również zapobiegać wpływom wilgoci, pyłu i innych zanieczyszczeń na produkty.Targi JEDEC mogą być wykorzystywane do estetycznego prezentowania produktów oraz zwiększenia ich wartości i konkurencyjności.

Parametry tacy JEDEC

1Materiały: tacki są zazwyczaj wytwarzane z wykorzystaniem materiałów antystatycznych (np. plastiku ESD), aby zapewnić zapobieganie uszkodzeniom statycznym żetonów podczas transportu.


2Rozmiar i kształt:Standardy JEDEC określają konkretny rozmiar i kształt tacy, aby zapewnić, że tacy różnych producentów mogą być używane zamiennie i nadają się do różnych urządzeń automatycznych.


3Kompatybilność: tacki są zaprojektowane tak, aby były kompatybilne z urządzeniami w różnych rodzajach opakowań, co czyni je bardziej wydajnymi w procesie produkcji i testowania.


4. oznakowanie i etykietowanie: zgodnie z normą palety są zazwyczaj oznakowane i oznakowane w celu ułatwienia śledzenia i identyfikacji urządzeń znajdujących się w tacce.

Zastosowanie tacy JEDEC

1. Chipy półprzewodnikowe: powszechnie stosowane w transporcie gołych chipów, zwłaszcza układów scalonych (IC) i innych rodzajów urządzeń półprzewodnikowych.


2. elementy elektroniczne: nadaje się do przechowywania i transportu wszystkich rodzajów elementów elektronicznych, takich jak czujniki, wzmacniacze mocy itp.


3. zautomatyzowane linie produkcyjne: w zautomatyzowanych urządzeniach montażowych i badawczych standaryzowana konstrukcja tacy JEDEC umożliwia sprzętowi efektywne obsługiwanie i umieszczanie chipów.


4. Zakłady pakowania: do transportu surowców w zakładach pakowania półprzewodników w celu zapewnienia bezpieczeństwa chipów podczas procesu produkcji.


5Usługi produkcyjne elektroniki (EMS): w procesie produkcji elektroniki, tablica JEDEC jest wykorzystywana do przechowywania i transportu komponentów, zwiększając efektywność produkcji.
Laboratoria badawczo-rozwojowe: Podczas fazy badawczo-rozwojowej tablica JEDEC jest wykorzystywana do przechowywania i testowania nowo opracowanych urządzeń półprzewodnikowych.
