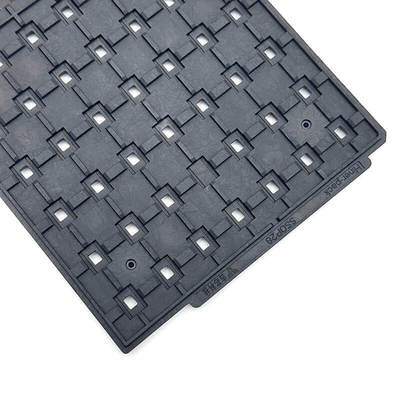

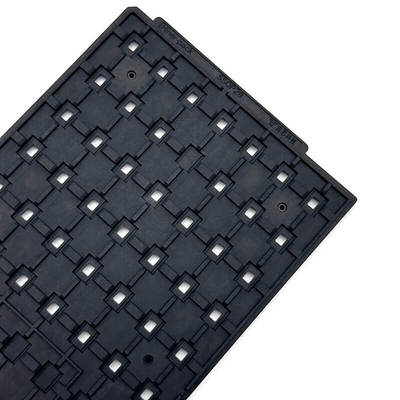

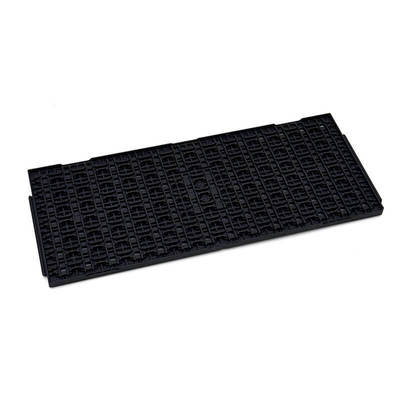

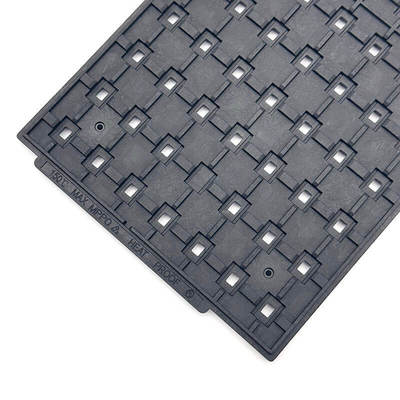

Precyzyjnie zaprojektowane taśmy macierzystych JEDEC o pojemności 165 PCS, płaskości 0,76 mm i konturze 322,6 x 136 mm

Precyzyjnie zaprojektowane tacki JEDEC do opakowań bez ołowiu i opakowań ołowianych

W przemyśle elektronicznym tacy matrycowe JEDEC służą jako ustalony protokół zarządzania komponentami, zapewniając integralność i efektywne obsługiwanie wysokiej wartości układów stacjonarnych i modułów.Ich oznaczenie jako tacy "wafle" lub "matryca" odzwierciedla zorganizowane, struktury kieszonkowej, która zabezpiecza elementy w stałym szeregu wierszy i kolumn.ponieważ umożliwiają bezwzględną lokalizację wymiarową automatycznego sprzętuPłytki przylegają do pojedynczego, nienegocjowalnego zewnętrznego konturu o wymiarach 12,7 x 5,35 cala (322,6 x 136 mm), stałej wymiarów, która stanowi podstawę całego ekosystemu automatyki zgodnej z JEDEC.Trudna konstrukcja, zazwyczaj z polimerów bezpiecznych przed ESD, jest warunkiem wstępnym, a specyfikacje wymagają minimalnego skrętu i maksymalnej wytrzymałości, aby wytrzymać rygorystyczne automatyczne obsługiwanie i globalną logistykę.Materiał musi być wyraźnie oznaczony z maksymalną temperaturą roboczą, najwyższą temperaturą, jaką może wytrzymać przez 48 godzin nieprzerwanych bez naruszania krytycznej tolerancji wymiarowej.Zobowiązanie do stabilności wymiarowej w warunkach naprężenia termicznego sprawia, że tacy JEDEC są niezawodnymi nośnikami zarówno w transporcie, jak i w przetwarzaniu wysokiej temperatury, takim jak pieczenie komponentów.

Cechy i korzyści:

Właściwą wartością tacy JEDEC są ich konstrukcja "Precision Built In", która znacznie minimalizuje ryzyko produkcji i zwiększa przepustowość procesu.Płytki są zaprojektowane z dobrze ugruntowanymi cechami odniesienia i datami, które usprawniają integrację sprzętuGłównym elementem ich konstrukcji jest zestaw funkcji Automation Ready.działając jako dodatkowa zabezpieczenie poza wskaźnikami wizualnymi pin 1. Rzeźbione elementy skalowane zapewniają mechaniczny mechanizm klucza do pozytywnej rejestracji w pasmach. Ponadto zapewniono wyznaczoną przestrzeń do oznakowania i grawerowania,tworzenie tac jako praktycznego narzędzia do zarządzania zapasami i śledzenia procesówStandardowa grubość niskiego profilu wynosząca 0,25 cala (6,35 mm) została specjalnie zaprojektowana, aby pomieścić 90% wszystkich standardowych, niskiego profilu komponentów, takich jak CSP i TQFP, optymalizując gęstość tac.Opcjonalnie 0.40-calowa wersja wysokiego profilu zapewnia, że grubsze komponenty, takie jak moduły wielowarstwowe lub Pin Grid Array (PGA),mogą być przechowywane i transportowane z tym samym poziomem standaryzowanego bezpieczeństwa i precyzji.

Parametry techniczne:

Zastosowanie:

Taśmy JEDEC są wielofunkcyjne, działając jako niezbędny kanał przez różne etapy cyklu życia produkcji.
1. Ochrona komponentów (ESD i mechaniczna)
2. Procesy wysokotemperaturowe (pieczenie)
3. Kompatybilność z systemem zasilaczem

Dostosowanie:

Zdolność do dostosowywania matrycy wewnętrznej przy jednoczesnym przestrzeganiu standardowego śladu zewnętrznego jest przystosowalną i kompatybilną z procesem wytrzymałością tacy JEDEC.
