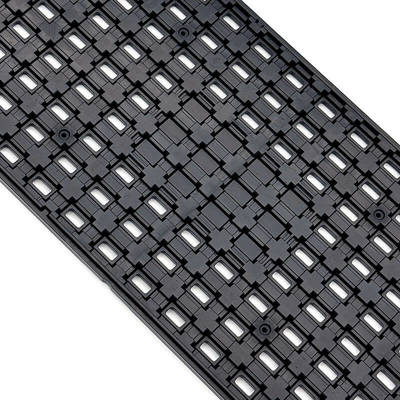

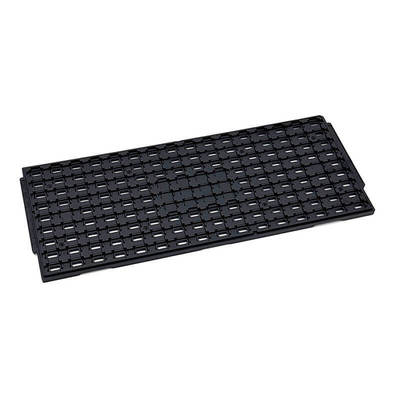

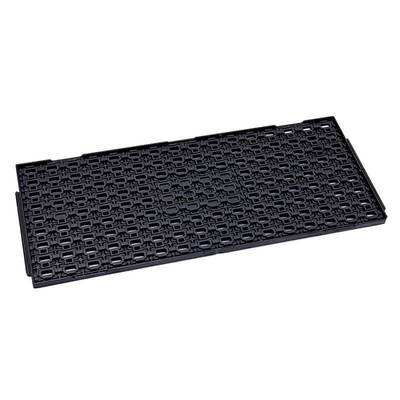

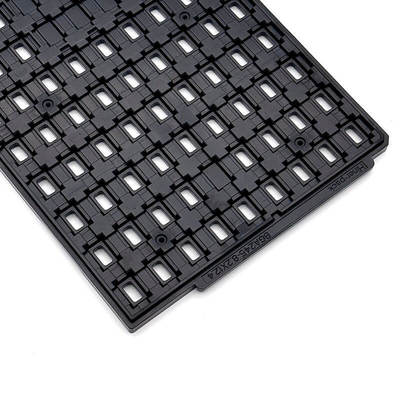

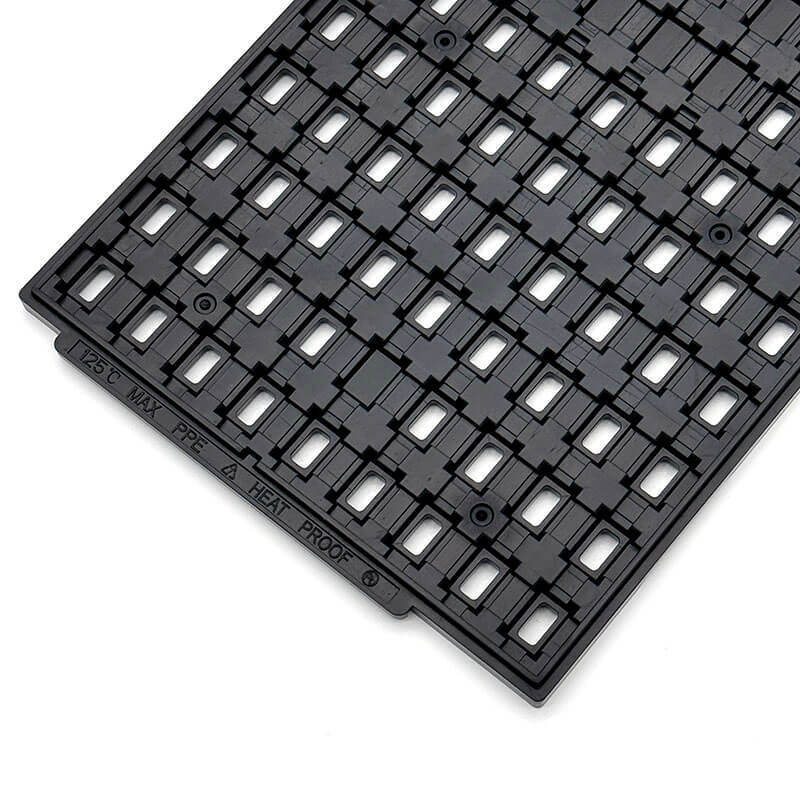

Universal Global Standard ESD IC Komponent Matrix Trays Zgodne z normami JEDEC

Universal Global Standard ESD IC Komponent Matrix Trays Zgodne z normami JEDEC

JEDEC IC macierzystych tacy ucieleśniają wspólny język automatyki,zestaw rygorystycznych specyfikacji ustanowionych przez przemysł mikroelektroniczny w celu zarządzania bezpiecznym i zautomatyzowanym przepływem układów scalonychPodstawową zasadą tych tac jest standaryzacja: wszystkie są produkowane według identycznych konturów o wymiarach 12,7 x 5,35 cali (322,6 x 136 mm).Ta jednolitość wymiarowa zapewnia, że sprzęt zbudowany w dowolnym miejscu na świecie może natychmiast rozpoznać i wchodzić w interakcję z dowolnym tacą JEDECStruktura "matrycy", składająca się z rzędów i kolumn kieszeni komponentów, określa dokładne współrzędne przestrzenne (piętro) dla automatycznego odbioru,przekształcanie zbioru części w zestaw danych czytelnych maszynowoZbudowane z solidnych związków kształtujących, często bezpiecznych dla ESD polimerów wykorzystujących węgiel do przewodzenia (co powoduje domyślny czarny kolor),Taśmy JEDEC są zaprojektowane tak, aby były mocne i stabilne pod względem wymiarówTa stabilność jest kluczowa nie tylko dla ochrony mechanicznej, ale także dla utrzymania precyzyjnego ustawienia zarówno w warunkach obciążenia obsługi, jak i określonych warunkach termicznych.konieczność niezawodnej automatyki dużych prędkości.

Cechy i korzyści:

Inteligentne cechy konstrukcyjne tac JEDEC przekładają się bezpośrednio na namacalną wydajność i wygodę produkcji.

1Standaryzowany zarys (natychmiastowy dostęp): Najważniejszą zaletą jest status standardu przemysłowego, który zapewnia producentom natychmiastowy dostęp do globalnego ekosystemu sprzętu,Akcesoria, a także wiedzy branżowej.

2. Wizualne i mechaniczne wyrównanie: kluczowe cechy zapewniają niezawodność procesu.zmniejszenie ryzyka błędnej orientacji części podczas ręcznego lub automatycznego załadunku. Funkcja skalowana umożliwia mechaniczne zamykanie/ustawianie, zapewniając, że pozycja tacy jest zablokowana w wyposażeniu podajnikowym dla dokładnej operacji pick-and-place.

3. Uniwersalne opcje profilu: producenci mogą wybrać odpowiednią grubość tacy: wariant Low Profile (0,25-calowy) jest głównym rozwiązaniem, który umożliwia zastosowanie powszechnych pakietów takich jak SOIC i TQFP,optymalizacja pionowej gęstości magazynowaniaOpcja High Profile (0,40-calowa) jest dostępna dla większych lub wyższych komponentów, takich jak moduły, zespoły i pakiety CERQUAD, zapewniając odpowiednie wypróżnienie i ochronę wysokich komponentów.

4Zwiększona możliwość układania na stosy: tacki zawierają solidne funkcje połączenia, które zapewniają stabilność stosu, co jest kluczowe dla bezpiecznego przechowywania i transportu, nawet gdy układa się je na kilka tac.Układ układania jest tak zaprojektowany, że pusta tablica służy jako osłona ochronna dla elementów w górnej ładowanej talicy.

Parametry techniczne:

Zastosowanie:

Dostosowanie:

Jego najpotężniejszą cechą jest elastyczność w projektowaniu matrycy wewnętrznej, przy jednoczesnym sztywnym przywiązaniu do zewnętrznej powłoki JEDEC.
Ochrona specyficzna dla danego pakietu: Konstrukcje niestandardowe uwzględniają wyjątkowe luki różnych typów komponentów.
Kompatybilność materiału i temperatury: Dostosowanie często opiera się na doborze materiału w celu osiągnięcia specyficznej kompatybilności temperatury i odporności chemicznej.
Kolor i pojemność: Podczas gdy kolor czarny jest standardem dla przewodności ESD, do segregacji procesu wizualnego można użyć niestandardowych kolorów.Pojemność wewnętrzna jest zoptymalizowana poprzez niestandardowy projekt oparty na geometrii komponentu i wszelkich wymaganych specjalnych funkcjach tac, zapewniając uniwersalną kompatybilność z zasilaczami JEDEC.
